СОДЕРЖАНИЕ 1. Общие сведения о станке стр. 2 2. Основные технические данные и характеристики стр. 3 3. Меры безопасности стр. 3 4. Устройство и принцип работы станка стр. 4 5. Электрооборудование стр. 5 6. Порядок установки станка стр. 6 7. Порядок работы стр. 6 8. Хранение стр. 11 9. Указания по техническому обслуживанию и ремонту стр. 12 Паспорт станка стр.12 Гарантии изготовителя стр. 15

Станок запатентован Руководство по эксплуатации не отражает незначительных конструктивных изменений в оборудовании, внесённых изготовителем после издания данного руководства, а также изменений по комплектующим изделиям и документации, поступающей с ним. ВНИМАНИЕ! НЕ ПРИСТУПАТЬ К РАБОТЕ НА СТАНКЕ, НЕ ОЗНАКОМИВШИСЬ С СОДЕРЖАНИЕМ ДАННОГО РУКОВОДСТВА. ВНИМАНИЕ! Использование станка не по назначению ЗАПРЕЩАЕТСЯ. 1.ОБЩИЕ СВЕДЕНИЯ О СТАНКЕ Наименование: Станок художественной ковки «Ажур-2» Назначение: Предназначен для офактуровки поверхностей металлического черного и цветного проката: квадратного, круглого сечения и полосы. Область применения: Мелкосерийное и среднесерийное производство. Нормативный срок эксплуатации станка: 5 лет. Общий вид станка приведён на фото 1 и 2. Фото 1. Фото 2.

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ. Таблица 1. № Технические характеристики Значение показателей 1. 2. 3. 4. 5. 6. 7.

Максимальный размер сечения: Полосы Квадрата круг Частота вращения рабочих валов Направление вращения рабочих валов Скорость прокатки Мощность электродвигателя Ток питания сети Габаритные размеры станка

min 20х20 мм, max 60х10 мм от Ø 6 до 20 мм. 8,7 об/мин. Реверсивное 2,8 м/мин. 3,0 кВт переменный трехфазный 50 Гц, 380 V 900х800х1120 Масса станка. Наименование Чистый вес, кг. Стандартные приспособления Вес стандартных приспособлений, кг.

Общий вес, кг.

Станок «Ажур-2»

430 Вал верхний Приспособление «полоса»

Масса дополнительных приспособлений. Наименование Вес дополнительных приспособлений, кг. Комплект валов (верхний- нижний) «Лоза» Комплект валов (верхний- нижний) «Профильная труба»

3. МЕРЫ БЕЗОПАСНОСТИ. 3.1. Эксплуатация станка должна осуществляться в помещении или под навесом. Не допускается эксплуатация станка со взрывоопасной или химически активной средой, а так же в условиях воздействия капель и брызг воды. 3.2. Станок должен быть надёжно заземлен. Сопротивление заземления не должно превышать 0,1 ом. Заземление подсоединяется к болту заземления находящемуся на раме станка.

3.3. Требования безопасности при подготовке станка к работе. 3.3.1. Перед началом работы необходимо проверить: - исправность заземления; - надёжность крепления узлов; - работу на холостом ходу. 3.3.2. Освещённость в зоне работы станка должна быть не менее 350лк в горизонтальной плоскости. 3.4. Запрещается эксплуатировать станок при появлении следующих признаков неисправности: - Запах гари (горящей изоляции) - Повышенного шума при работе станка (стук, вибрация). - 3.5. Запрещается эксплуатация станка со снятыми защитными кожухами или открытой крышкой электрошкафа. 3.6. ВНИМАНИЕ! Во время работы станка запрещается касаться руками движущихся рабочих органов станка, а так же засовывать руки в окна силового блока. Во время работы станка запрещается удерживать заготовку! 4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ СТАНКА. 4.1. Станок состоит из следующих частей: -станины, сваренной из стального проката; -электродвигателя; -редуктора; -кузнечного блока с вмонтированным в него устройством для правки; -электрического шкафа. 4.2. Принцип работы станка. Электродвигатель через редуктор и кулачковую муфту передаёт вращение на нижний (ведущий) вал кузнечного блока с установленным на нём ведущим роликом. Заго

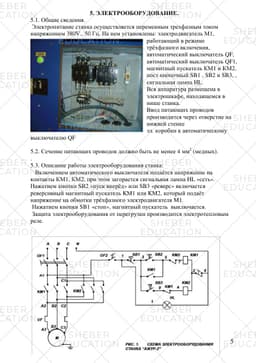

5. ЭЛЕКТРООБОРУДОВАНИЕ. 5.1. Общие сведения. Электропитание станка осуществляется переменным трехфазным током напряжением 380V., 50 Гц. На нем установлены: электродвигатель М1, работающий в режиме трёхфазного включения, автоматический выключатель QF, автоматический выключатель QF1, магнитный пускатель КМ1 и КМ2, пост кнопочный SB1 , SB2 и SB3, , сигнальная лампа HL. Вся аппаратура размещена в электрошкафе, находящемся в нише станка. Ввод питающих проводов производится через отверстие на нижней стенке эл. коробки к автоматическому выключателю QF 5.2. Сечение питающих проводов должно быть не менее 4 мм2 (медных). . 5.3. Описание работы электрооборудования станка: Включением автоматического выключателя подаётся напряжение на контакты КМ1, КМ2, при этом загорается сигнальная лампа HL «сеть». Нажатием кнопки SB2 «пуск вперёд» или SB3 «реверс» включается реверсивный магнитный пускатель KM1 или KM2, который подаёт напряжение на обмотки трёхфазного электродвигателя M1. Нажатием кнопки SB1 «стоп», магнитный пускатель выключается. Защита электрооборудования от перегрузки производится электротепловым реле.
