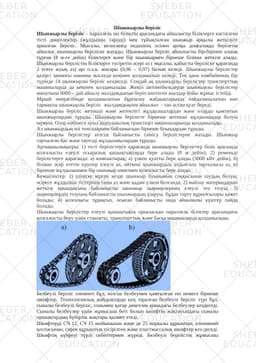

Шынжырлы беріліс

Шынжырлы беріліс – параллель екі біліктің арасындағы айналысты біліктерге кигізілген тісті дөңгелектер (жұлдызша тәрізді) мен тұйықталған шынжыр арқылы жеткізуге арналған беріліс. Мысалы, велосипед педалінің осінен артқы доңғалаққа берілетін айналыс шынжырлы беріліске жатады. Шынжырлы беріліс айналысты бір-бірінен алшақ тұрған (8 м-ге дейін) біліктерге және бір шынжырмен бірнеше білікке жеткізе алады. Шынжырлы берілістің біліктерге түсіретін әсері аз ( мысалы, қайысты беріліске қарағанда 2 есеге жуық аз) әрі п.ә.к. жоғары (0,96 – 0,97) болып келеді. Шынжырлы берілістер қазіргі заманғы машина жасауда кеңінен қолданылып келеді. Тек қана комбайнның бір түрінде 14 шынжырлы беріліс кездеседі. Сондай ақ шынжырлы берілістер транспорттық машиналарда да кеңінен қолданылады. Жеңіл автомобильдерде шынжырлы берілістер минутына 6000 – дай айналу жылдамдығын беріп көптеген жылдар бойы жұмыс істейді.

Мұнай өнерәсібінде қолданылатын бұрғылау жабдықтарында пайдаланылатын көп тармақты шынжырлы беріліс жылдамдықпен айналып - тан астам қуат береді.

Шынжырлы беріліс жетекші және жетектегі жұлдызшалардан және оларды қамтитын шынжырлардан тұрады. Шынжырлы берілісте бірнеше жетекші жұлдызшадар болуы мүмкін. Олар көбінесе ауыл шаруашылық транспорт машиналарында қолданылады.

Ал шынжырдың өзі топсалармен байланысқан бірнеше буындардан тұрады.

Шынжырлы берілістер иілгіш байланысты ілінісу берілістерне жатады. Шынжыр тартылған бас және тәуелді жұлдызшылардан тұрады.

Артықшылықатры: 1) тісті берілістерге қарағанда шынжырлы берілістер білік арасында қозғалысты елеулі осьаралық қашықтықтарда бере алады (8 м дейін); 2) ременьді берілістерге қарағанда: а) компактырақ; ә) үлкен қуатты бере алады (3000 кВт дейін), б) білікке әсер ететін күштер елеулі аз, өйткені шынжырдың алдын-ала тартылысы аз, в) бірнеше жұлдызшамен бір шынжыр көмгімен қозғалысты бере алады.

Кемшіліктер: 1) ілініске кірген кезде шынжыр буынының соққысынан шудың болуы, әсіресе жұлдызша тістерінің саны аз және қадам үлкен болғанда; 2) майлау материадарын жеткізу қиындығына байланысты шынжыр шарнирлерінің елеулі тез тозуы; 3) шарнирлердің тозуына байланысты шынжырдың ұзаруы, бұдан тарту құрылғылары қажет болады; 4) қозғалысы тұрақсыз, осыған байланысты онда айнымалы күштер пайда болады.
