Автомат бөлшектері мен механизмдері, 10-сынып жоспары

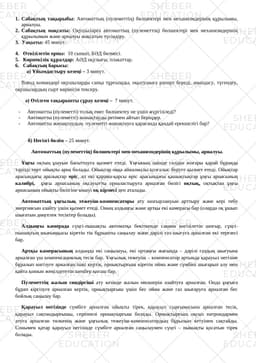

1.Сабақтың тақырыбы: Автоматтың (пулеметтің) бөлшектері мен механизмдерінің құрылымы, арналуы. 2.Сабақтың мақсаты: Оқушыларға автоматтың (пулеметтің) бөлшектері мен

механизмдерінің құрылымын және арналуы мақсатын түсіндіру. 3. Уақыты: 45 минут.

4. Өткізілетін орны: 10 сынып, БӘД бөлмесі. 5. Көрнекілік құралдар: АӘД оқулығы, плакаттар. 6. Сабақтың барысы:

а) Ұйымдастыру кезеңі – 3 минут.

Взвод командирі оқушыларды сапқа тұрғызады, оқытушыға рапорт береді, амандасу, түгендеу, оқушылардың сырт көрінісін тексеру.

ә) Өтілген тақырыпты сұрау кезеңі – 7 минут.

- Автоматты (пулеметті) толық емес бөлшектеу не үшін жүргізіледі? - Автоматты (пулеметті) жинақтауды ретімен айтып беріңдер. - Автоматты жинақтаудың пулеметті жинақтауға қарағанда қандай ерекшелігі бар?

б) Негізгі бөлім – 25 минут.

Автоматтың (пулеметтің) бөлшектері мен механизмдерінің құрылымы,

арналуы.

Ұңғы оқтың ұшуын бағыттауға қызмет етеді. Ұңғының ішінде солдан жоғары қарай бұранда тәрізді төрт ойықты арна болады. Ойықтар оққа айналмалы қозғалыс беруге қызмет етеді. Ойықтар арасындағы аралықтар өріс, ал екі қарама-қарсы өріс арасындағы қашықтықтар ұңғы арнасының калибрі, ұңғы арнасының оқсауытты орналастыруға арналған бөлігі оқтық, оқтықтан ұңғы арнасының ойықты бөлігіне көшуі оқ кірмесі деп аталады.

Автоматтың ұңғылық тежеуіш-компенсаторы ату шоғырлануын арттыру және кері тебу энергиясын азайту үшін қызмет етеді. Оның алдыңғы және артқы екі камерасы бар (оларда оқ ұшып шығатын дөңгелек тесіктер болады).

Алдыңғы камерада сүңгі-пышақты автоматқа бекіткенде сақина кигізілетін шоғыр, сүңгі-пышақтың шығыңқысы кіретін тік бұрышты саңылау және дәрілі газ шығуға арналған екі терезесі бар.

Артқы камерасының алдында екі саңылауы, екі ортаңғы жағында – дәрілі газдың шығуына арналған үш компенсациялық тесік бар. Ұңғылық тежеуіш – компенсатор артында қарауыл негізіне бұралып кигізуге арналған ішкі кертік, орнықтырғыш кіретін ойма және сүмбіні шығарып алу мен қайта қоюын жеңілдететін шеңбер қиғаш бар.

Пулеметтің жалын сөндіргіші ату кезінде жалын мөлшерін азайтуға арналған. Онда ұңғыға бұрап кіргізуге арналған кертік, орнықтырғыш үшін бес ойма және газ шығаруға арналған бес бойлық саңылау бар.

Қарауыл негізінде сүмбіге арналған ойықты тірек, қарауыл сырғымасына арналған тесік, қарауыл сақтандырғышы, серіппелі орнықтырғыш болады. Орнықтырғыш оқсыз патрондармен атуға арналған төлкенің және ұңғылық тежеуіш-компенсатордың бұрылып кетуінен сақтайды. Сонымен қатар қарауыл негізінде сүмбіге арналған саңылаумен сүңгі – пышақты қосатын тірек болады.

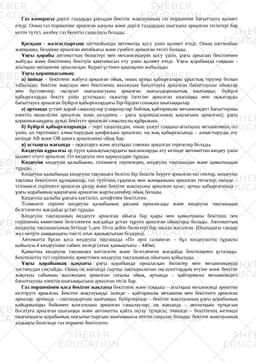

Газ камерасы дәрілі газдарды ұңғыдан бекітпе жақтауының газ поршеніне бағыттауға қызмет етеді. Оның газ поршеніне арналған каналы және дәрілі газдардың шығуына арналған тесіктері бар келте түтігі, көлбеу газ бөлетін саңылауы болады.

Қосқыш - жалғастырғыш шетмойынды автоматқа қосу үшін қызмет етеді. Оның шетмойын жапқышы, белдікке арналған антабкасы және сүмбіге арналған тесігі болады.

Ұңғы қорабы автоматтың бөліктері мен механизмдерін қосу үшін, ұңғы арнасын бекітпемен жабуды және бекітпенің бекітуін қамтамасыз ету үшін қызмет етеді. Ұңғы қорабында соққыш - ағытқыш механизмі орналасқан. Қорап үстінен қақпақпен жабылады.

Ұңғы қорапшасының: а) ішінде – бекітпені жабуға арналған ойық, оның артқы қабырғалары ұрыстық тірулер болып табылады; бекітпе жақтауы мен бекітпенің жылжуын бағыттауға арналған бағыттаушы ойықтар мен бүгілмелер; оқсауыт шағылысуына арналған шағылдырғыштық шығыңқы; бүйірлі қабырғаларды бекіту үшін ұстатқыш; оқжатар ілгегіне арналған шығыңқы мен оқжатарды бағыттауға арналған бүйірлі қабырғалардағы бір-бірден сопақша шығыңқылар.

ә) артында үстіне қарай саңылаулар (саңылаулар бойлық қайтармалы механизмдегі бағыттаушы өзектің өкшелігіне арналған және көлденең – ұңғы қорапшасының қақпағына арналған); ұңғы қорапшасындағы дүмді бекітуге арналған саңылаулы құйрықша.

б) бүйірлі қабырғаларында – төрт саңылаудан, оның үшеуі соққыш- ағытқыш механизмнің осі үшін, ал төртіншісі алмастырудың цапфасына арналған; оң жақ қабырғасында – алмастыруды ату кезінде АВ және ОВ қоюға арналғанекі ойық бар.

в) астыңғы жағында – оқжатарға және ағытқыш ілмекке арналған терезелер болады.

Көздеуіш құрылғы әр түрлі қашықтықтардағы нысаналарды ату кезінде автоматтан көздеу үшін қызмет етуге арналған. Ол көздеуіш пен қарауылдан тұрады.

Көздеуіш көздеуіш қалыбынан, тілімшелі серіппеден, көздеуіш тақташадан және қамытшадан тұрады.

Көздеуіш қалыбында көздеуіш тақташаға белгілі бір биіктік беруге арналған екі сектор, көздеуіш тақташа бекітілген құлақшалар, газ түтігінің сұқпасы мен жапқышына арналған тесіктер; ішінде – тілімшелі серіппеге арналған ұялар және бекітпе жақтауына арналған қуыс; артқы қабырғасында – ұңғы қорабының қақпағына арналған жарты шеңбер ойық болады.

Көздеуіш қалыбы ұңғыға кигізіліп, штифтпен бекітілген. Тілімшелі серіппе көздеуіш қалыбының ұясына орналасады және көздеуіш тақташадан белгіленген жағдайда ұстап тұрады.

Көздеуіш тақташаның көздеуге арналған ойығы бар қыры мен қамытшаны бекіткіш пен серіппенің көмегімен белгіленген жағдайда ұстап тұруға арналған ойықтары болады. Автоматтың көздеуіш тақташасының бетінде 1-ден 10-ға
