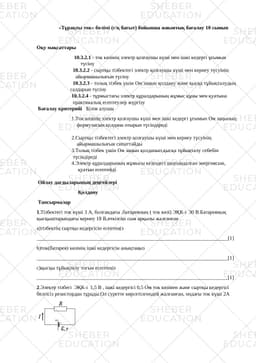

«Тұрақты ток» бөлімі (г/қ бағыт) бойынша жиынтық бағалау 10 сынып

Оқу мақсаттары

10.3.2.1 - ток көзінің электр қозғаушы күші мен ішкі кедергі ұғымын

түсіну

10.3.2.2 - сыртқы тізбектегі электр қозғаушы күші мен кернеу түсуінің

айырмашылығын түсіну

10.3.2.3 - толық тізбек үшін Ом заңын қолдану және қысқа тұйықталудың

салдарын түсіну

10.3.2.4 - тұрмыстағы электр құралдарының жұмыс құны мен қуатына

практикалық есептеулер жүргізу

Бағалау критерийі Білім алушы

1.Ток көзінің электр қозғаушы күші мен ішкі кедергі ұғымын Ом заңының

формуласын қолдана отырып түсіндіреді

2.Сыртқы тізбектегі электр қозғаушы күші мен кернеу түсуінің

айырмашылығын сипаттайды

3.Толық тізбек үшін Ом заңын қолданып,қысқа тұйықталу себебін

түсіндіреді

4.Электр құралдарының жұмысы кезіндегі шығындалған энергиясын,

қуатын есептейді

Ойлау дағдыларының деңгейлері

Қолдану

Тапсырмалар

1.Тізбектегі ток күші 3 А, болғандағы ,батареяның ( ток көзі) ЭҚК-і 30 В.Батареяның қысқыштарындағы кернеу 18 В,өткізгіш сым арқылы жалғанған

а)тізбектің сыртқы кедергісін есептеңіз

b)ток(батарея) көзінің ішкі кедергісін анықтаңыз

с)қысқы тұйықталу тогын есептеңіз

2.Электр тізбегі ЭҚК-і 1,5 В , ішкі кедергісі 0,5 Ом ток көзінен және сыртқы кедергісі белгісіз резистордан тұрады.Ол суретте көрсетілгендей жалғанған, ондағы ток күші 2А

а)Сыртқы кедергінінің мәнін есептеңіз

b) резистордағы кернеудің түсуін анықтаңыз

3.Физикалық шамалардың атаулары мен белгіленулерін сәйкестендіріңіз [2]

Физикалық шамалар

Физикалық шамалардың белгіленуі

Электр қозғаушы күші

R

кедергі

I

Ток күші

ℇ

Ішкі кедергі

U

кернеу

r

4. Ток көзінің ажыратылған қысқыштарындағы ЭҚК-і 24 В.Ток көзіне жалғанған қысқыштарындағы кернеуі 22 В,ал ток күші 4 А.

а) тізбектің сыртқы бөлігіндегі кедергіні анықтаңыз

b) ток көзінің ішкі кедергісін есептеңіз _____________________________________________________________________[1]

с)тізбектің жалпы кедергісін анықтаңыз

d)тізбектегі қысқа тұйықталу тогын есептеңіз

5.120 В кернеу көзіне жалғанған доға пеші 200 А ток тұтынғандағы кедергісі 0,2 Ом

а)доға пешінің қуатын анықтаңыздар

b)доға пеші 2 сағат бойы ток көзіне жалғанғандағы энергия шығынын есептеңіз

Бағалау критерийі

тапсырма

Дескриптор

Балл саны

Білім алушы

Ток көзінің электр қозғаушы күші мен ішкі кедергі ұғымын Ом заңының формуласын қолдана отырып түсіндіреді
