бжб, «Тұрақты ток» бөлімі бойынша жиынтық бағалау (ҚГБ)

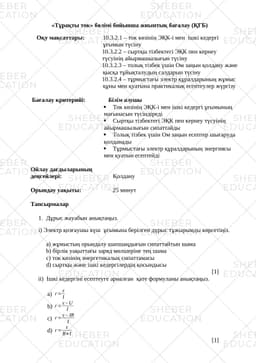

«Тұрақты ток» бөлімі бойынша жиынтық бағалау (ҚГБ)

Оқу мақсаттары: 10.3.2.1 – ток көзінің ЭҚК-і мен ішкі кедергі

ұғымын түсіну

10.3.2.2 – сыртқы тізбектегі ЭҚК пен кернеу

түсуінің айырмашылығын түсіну

10.3.2.3 – толық тізбек үшін Ом заңын қолдану және

қысқа тұйықталудың салдарын түсіну

10.3.2.4 – тұрмыстағы электр құралдарының жұмыс

құны мен қуатына практикалық есептеулер жүргізу

Бағалау критерийі: Білім алушы

Ток көзінің ЭҚК-і мен ішкі кедергі ұғымының мағынасын түсіндіреді

Сыртқы тізбектегі ЭҚК пен кернеу түсуінің айырмашылығын сипаттайды

Толық тізбек үшін Ом заңын есептер шығаруда қолданады

Тұрмыстағы электр құралдарының энергиясы мен қуатын есептейді

Ойлау дағдыларының

деңгейлері:Қолдану

Орындау уақыты: 25 минут

Тапсырмалар

Дұрыс жауабын анықтаңыз.

і) Электр қозғаушы күш ұғымына берілген дұрыс тұжырымды көрсетіңіз.

a) жұмыстың орындалу шапшаңдығын сипаттайтын шама

b) бірлік уақыттағы заряд мөлшеріне тең шама

c) ток көзінің энергетикалық сипаттамасы

d) сыртқы және ішкі кедергілердің қосындысы

іі) Ішкі кедергіні есептеуге арналған қате формуланы анықтаңыз.

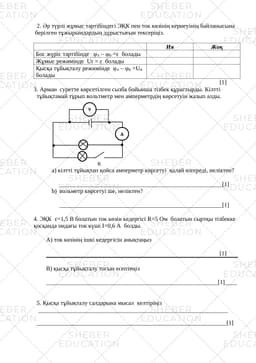

2. Әр түрлі жұмыс тәртібіндегі ЭҚК пен ток көзінің кернеуінің байланысына

берілген тұжырымдардың дұрыстығын тексеріңіз.

Ия

Жоқ

Бос жүріс тәртібінде φA – φB =ε болады

Жұмыс режимінде Ur = ε болады

Қысқа тұйықталу режимінде φA – φB =UR болады

3. Арман суретте көрсетілген сызба бойынша тізбек құрастырды. Кілтті тұйықтамай тұрып вольтметр мен амперметрдің көрсетуін жазып алды.

VА

А

K

а) кілтті тұйықтап қойса амперметр көрсетуі қалай өзгереді, неліктен?

вольметр көрсетуі ше, неліктен?

4. ЭҚК ε=1,5 В болатын ток көзін кедергісі R=5 Ом болатын сыртқы тізбекке қосқанда ондағы ток күші I=0,6 А болды.

А) ток көзінің ішкі кедергісін анықтаңыз

В) қысқа тұйықталу тогын есептеңіз

5. Қысқа тұйықталу салдарына мысал келтіріңіз

6. ЭҚК-і 10 В-қа тең және ішкі кедергісі 1 Ом ток көзіне кедергісі 4 Ом-ға тең реостат қосылған. Тізбектегі ток күшін және ток көзінің қысқыштарындағы кернеуді табыңыз.

А) 4 А, 8 В

В) 2А, 8 В

С) 8 А, 2 А

D) 8 А, 4В [1]

7. Кестеде электр энергиясының тарифы берілген. 1 адамға 100 кВт·сағ-тан асқан жағдайда төлем 2-деңгейлік тариф бойынша жүргізіледі.

Қала атауы

1-деңгей

2-деңгей

3-деңгей

Шымкент

Нұр-Сұлтан
