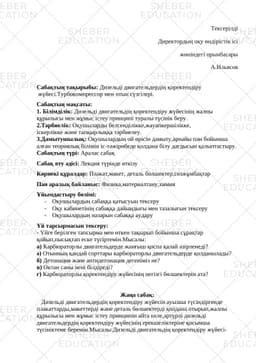

Дизельді қозғалтқыштың қоректендіру жүйесі сабақ жоспары

Тексерілді

Директордың оқу өндірістік ісі

жөніндегі орынбасары

А.Ильясов

Сабақтың тақырыбы: Дизельді двигательдердің қоректендіру жүйесі.Турбокомпрессор мен отын сүзгілері.

Сабақтың мақсаты: 1. Білімділік: Дизельді двигательдің қоректендіру жүйесінің жалпы құрылысы мен жұмыс істеу принципі туралы түсінік беру. 2.Тәрбиелік: Оқушыларды белсенділікке,жауапкершілікке, іскерлікке және тапқырлыққа тәрбиелеу. 3.Дамытушылық: Оқушылардың ой өрісін дамыту,арнайы пән бойынша алған теориялық білімін іс-тәжірибеде қолдана білу дағдысын қалыптастыру. Сабақтың түрі: Аралас сабақ

Сабақ өту әдісі: Лекция түрінде өткізу

Көрнекі құралдар: Плакат,макет, деталь

бөлшектер,сөзжұмбақтар

Пән аралық байланыс: Физика,материалтану,химия

Ұйымдастыру бөлімі:

- Оқушылардың сабаққа қатысуын тексеру - Оқу кабинетінің сабаққа дайындығы мен тазалығын тексеру - Оқушылардың назарын сабаққа аудару

Үй тарсырмасын тексеру: - Үйге берілген тапсырма мен өткен тақырып бойынша сұрақтар қойып,пысықтап еске түсіртемін.Мысалы: а) Карбюраторлы двигательдерде жанғыш қоспа қалай әзірленеді? ә) Отынның қандай сорттары карбюраторлы двигательдерде қолданылады? б) Детонация және антидетонация дегеніміз не? в) Октан саны нені білдіреді?

г) Карбюраторлы қоректендіру жүйесінің негізгі бөлшектерін ата?

Жаңа сабақ: Дизельді двигательдердің қоректендіру жүйесін ауызша түсіндіргенде плакаттарды,макеттерді және деталь бөлшектерді қолдана отырып,жалпы құрылысы мен жұмыс істеу принципін айта келе,әртүрлі дизельді двигательдердің қоректендіру жүйесінің ерекшеліктеріне қосымша түсініктеме беремін.Мысалы:Дизельді двигательдің қоректендіру жүйесі-цилиндрге тазартылған ауа мен тозаңданған отын жіберу қызметін атқарады.Дизельді двигательде қоспаның түзілуі өте қысқа уақыт аралығында өтеді.Отын цилиндрге жану камерасындағы сығылу тактісіндегі ауа қысымынан бірнеше есе артық болатын қысыммен форсунка арқылы бүркіп енгізіледі.Двигатель жұмыс істеген кезде бактағы отын өз ағынымен отын өткізгішімен ірі тазарту сүзгісіне келіп,бөгде ірі қоспалардан тазартылады.Содан кейін сору помпасымен сорылып алынып,майда тазарту сүзгісі арқылы отын насосына айдалады.Насос жоғары қысымды отын өткізгішімен отынды үлкен қысыммен тозаңдатылған күйінде жану камерасына бүркілетін жану камерасына жеткізеді. Дизельді двигательдердің қоректендіру жүйесі мынадай негізгі бөлшектерден тұрады:Ауа тазартқыш,кері ағызу түтігі,форсунка,жоғары қысымды отын өткізгіш,отынның ірі тазарту сүзгісі,отынның майда тазарту сүзгісі,оты
