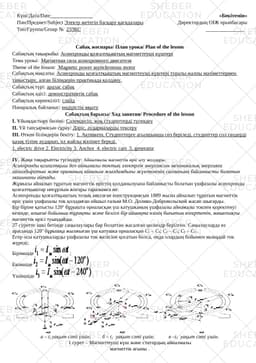

Асинхронды қозғалтқыштың магниттеуші күштері сабақ жоспары

Күні/Дата/Date J

Пән/Предмет/Subject Электр жетегін басқару қағидалары

Топ/Группа/Group № 233КС

«Бекітемін»

Директордың ОІЖ орынбасары

в

Сабақ жоспары/ План урока/ Plan of the lesson

Сабақтың тақырыбы: Асинхронды қозғалтқыштың магниттеуші күштері

Тема урока: Магнитная сила асинхронного двигателя

Theme of the losson: Magnetic power asynchronous motor

Сабақтың мақсаты: Асинхронды қозғалтқыштың магниттеуші күштері туралы жалпы мәліметтермен таныстыру, алған білімдерін практикада қолдану.

Сабақтың түрі: аралас сабақ

Сабақтың әдісі: демонстративтік сабақ

Сабақтың көрнекілігі: слайд

Пәнаралық байланыс: өндірістік өқыту

Сабақтың барысы/ Ход занятия/ Procedure of the lesson

I. Ұйымдастыру бөлімі: Сәлемдесіп, жоқ студенттерді түгендеу

II. Үй тапсырмасын сұрау: Дәріс, аудармаларды тексеру

III. Өткен білімдерін бекіту: 1. Активити. Студенттерге агылшынша сөз беріледі, студенттер сол сөздерді қазақ тіліне аударып, ол жайлы мәлімет береді.1. electric drive 2. Electricity 3. Anchor 4. electric cars 5. generator

IV. Жаңа тақырыпты түсіндіру: Айналмалы магниттік өріс алу жолдары.

Асинхронды қозғалтқыш деп айнымалы токтың электрлік энергиясын механикалық энергияға айналдыратын және ораманың айналым жылдамдығы жүктеменің салмағына байланысты болатын машинаны айтады.

Жұмысы айналып тұратын магниттік өрістің қолданылуына байланысты болатын үшфазалы асинхронды қозғалтқыштар неғұрлым жоғары таралымға ие.

Асинхронды қозғалтқыштың толық аяқтаған конструкциясын 1889 жылы айналып тұратын магниттік өріс үшін үшфазалы ток қолданған ойшыл ғалым М.О. Доливо-Добровольский жасап шығарды.

Бір біріне қатысты 120о бұрышта орналасқан үш катушканың үшфазалы айнамалы токпен қоректенуі кезінде, өлшемі бойынша тұрақты және белгілі бір аймақта өзінің бағытын өзгертетін, жиынтықты магниттік өрісі туындайды.

27 суретте ішкі бетінде саңылаулары бар болаттан жасалған цилиндр берілген. Саңылауларда өз арасында 120о бұрышқа жылжыған үш катушка орналасқан С1 – С4; С2 – С5; С3 – С6 .

Егер осы катушкаларды үшфазалы ток желісіне қосатын болса, онда олардың бойымен мынадай ток жүреді;

Біріншіде ;

Екіншіде ;

Үшіншіде .

а – t1 уақыт сәті үшін; б – t2 уақыт сәті үшін; в –t3 уақыт сәті үшін.

1 сурет – Магниттеуші күш және статордың айналмалы

магниттік ағыны .

Катушка бойында ағатын ток магниттеуші күш (Iw) тудырады. Магниттеуші күштің геометриялық шамасы жиынтықты магниттік өрісті тудыратын жалпы магниттеуші күшті береді.

Жиынтықты магниттік өріс уақыты және орналасқан аймағы бойынша қалай өзгеретінін анықтау үшін, ток өзгерісін қарастырамыз, және сонымен қатар жеке катушкалардағы магниттеуші…
