Еркін электромагниттік тербелістер 9 сынып ашық сабағы

Мектеп:

Мұғалім: Жумаева Ж.

Күні:23.02.2021ж

Сынып: 9 «А»

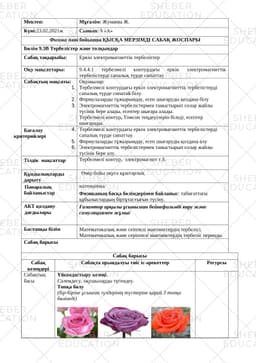

Физика пәні бойынша ҚЫСҚА МЕРЗІМДІ САБАҚ ЖОСПАРЫ

Бөлім 9.3В Тербелістер және толқындар

Сабақ тақырыбы:

Еркін электромагниттік тербелістер

Оқу мақсаттары:

9.4.4.1 тербелмелі контурдағы еркін электромагниттік тербелістерді сапалық түрде сипаттау

Сабақтың мақсаты:

Оқушылар:

Тербелмелі контурдағы еркін электромагниттік тербелістерді сапалық түрде сипатай білу.

Формулаларды тұжырымдау, есеп шығаруды қолдана білу

Электромагниттік тербелістермен таныстырып солар жайлы түсінік бере алады, есептер шығара алады.

Тербелмелі контур, Томсон теңдеуілерін біледі, есептер шығарады.

Бағалау критерийлері

Тербелмелі контурдағы еркін электромагниттік тербелістерді сапалық түрде сипаттау

Формулаларды тұжырымдау, есеп шығаруды қолдана алу

Электромагниттік тербелістермен таныстырып солар жайлы түсінік бере алу.

Тілдік мақсаттар

Тербелмелі контур, электромагнит т.б.

Құндылықтарды дарыту

Өмір бойы оқуға құштарлық

Пәнаралық байланыстар

математика

Физиканың басқа бөлімдерімен байланыс: табиғаттағы құбылыстардың біртұтастығын түсіну.

АКТ қолдану дағдылары

Ғаламтор арқылы ұсынылған бейнефильмді көру және симуляциямен жұмыс

Бастапқы білім

Математикалық және сеіппелі маятниктердің тербелісі. Математикалық және серіппелі маятниктердің тербеліс периоды

Сабақ барысы

Сабақ кезеңдері

Сабақта орындалуы тиіс іс-әрекеттер

Ресурсы

Сабақтың басы

Ұйымдастыру кезеңі.

Сәлемдесу, оқушыларды түгендеу.

Топқа бөлу

(бір-біріне ұсынған гүлдерінің түстеріне қарай 3 топқа бөлінеді)

Сабақтың ортасы

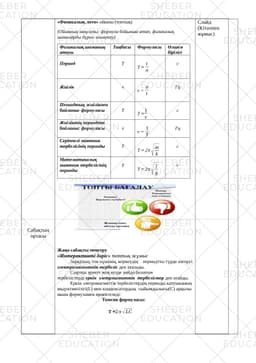

«Физикалық лото» ойыны (топтық)

(Ойынның мақсаты: формула бойынша атап, физикалық шамаларды дұрыс анықтау)

Физикалық шаманың атауы

Таңбасы

Формуласы

Өлшем бірілігі

Период

Т

Т =

с

Жиілік

ν

ν =

Гц

Пеоиодтың жиілікпен байланыс формуласы

Т

Т =

с

Жиіліктің периодпен байланыс формуласы

ν

ν =

Гц

Серіппелі маятник тербелісінің периоды

Т

Т = 2

с

Математикалық маятник тербелісінің периоды

Т

Т = 2

с

Жаңа сабақты меңгеру

«Интерактивті дәріс» топтық жұмыс

Зарядтың, ток күшінің, кернеудің периодтты түрде өзгеруі электромагниттік тербеліс деп аталады.

Сыртқы әрекет жоқ кезде пайда болатын тербелістерді еркін элетрмагниттік тербелістер деп атайды.

Еркін элетромагниттік тербелістердің периоды катушканың индуктивтілігі(L) мен конденсатордың сыйымдылығы(C) арқылы мына формуламен өрнектеледі:

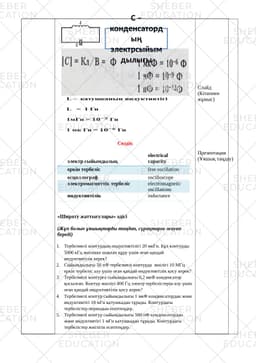

Томсон формуласы:

Т =

Сөздік

электр сыйымдылық

electrical capacity

еркін тербеліс

free oscillation

осциллограф

oscilloscope

электромагниттік тербеліс

electromagnetic oscillations

индуктивтілік

inductance

«Ширату жаттығулары» әдісі

(Жұп болып ұяшықтарды таңдап, сұрақтарға жауап береді)

Тербелмелі контурдың индуктивтілігі 20 мкГн. Бұл контурды 5000 кГц жиілікке шақтап құру үшін оған қандай индуктивтілік керек?

Сыйымдылығы 50 пФ тербелмелі контурда жиілігі 10 МГц еркін тербеліс алу үшін оған қандай индуктивтілік қосу керек?

Тербелмелі контурға сыйымдылығы 0,2 мкФ конденсатор қосылған. Контур жиілігі 400 Гц электр тербелістерін алу үшін оған қандай индуктивтілік қосу керек?

Тербелмелі контур сыйымдылығы 1 мкФ конденсатордан және индуктивтігі 10 мГн катушкадан тұрады. Контурдағы тербелістер периодын есептеңдер.

Тербелмелі контур сыйымдылығы 500 пФ конденсатордан және индуктивтігі 1 мГн катушкадан тұрады. Контурдағы тербелістер жиілігін есептеңдер.
