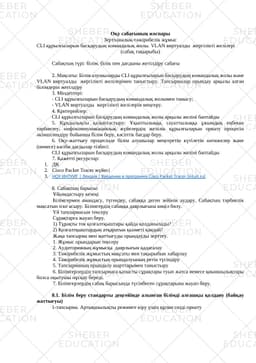

Командалық жол мен жергілікті желілер сабақ жоспары

Оқу сабағының жоспары

Зертханалық-тәжірибелік жұмыс

CLI құрылғыларын басқарудың командалық жолы. VLAN виртуалды жергілікті желілері

(сабақ тақырыбы)

Сабақтың түрі: білім, білік пен дағдыны жетілдіру сабағы

2. Мақсаты: Білім алушыларды CLI құрылғыларын басқарудың командалық жолы және VLAN виртуалды жергілікті желілерімен таныстыру. Тапсырмалар орындау арқылы алған білімдерін жетілдіру

3. Міндеттері:

- CLI құрылғыларын басқарудың командалық жолымен танысу;

- VLAN виртуалды жергілікті желілерін меңгеру.

4. Критерийлер:

CLI құрылғыларын басқарудың командалық жолы арқылы желіні баптайды

5. Құндылықты қалыптастыру: Ұқыптылыққа, сауаттылыққа ұжымдық еңбекке тәрбиелеу, инфокоммуникациялық жүйелердің желілік құрылғыларын орнату процесін әкімшілендіру бойынша білім беру, кәсіптік бағдар беру.

6. Оқу-жаттығу процесінде білім алушылар меңгеретін күтілетін нәтижелер және (немесе) кәсіби дағдылар тізбесі:

CLI құрылғыларын басқарудың командалық жолы арқылы желіні баптайды

7. Қажетті ресурстар:

ДК

Cisco Packet Tracer жүйесі

НОУ ИНТУИТ | Лекция | Введение в программу Cisco Packet Tracer (intuit.ru)

8. Сабақтың барысы:

Ұйымдастыру кезеңі

Білімгермен амандасу, түгендеу, сабаққа деген зейінін аудару. Сабақтың тәрбиелік мақсатын іске асыру. Білімгердің сабаққа даярлығына көңіл бөлу.

Үй тапсырмасын тексеру

Сұрақтарға жауап беру.

1) Тұрақты ток қозғалтқыштары қайда қолданылады?

2) Қозғалтқыштардың атқаратын қызметі қандай?

Жаңа тапсырма мен жаттығуды орындауды зерттеу.

1. Жұмыс орындарын тексеру

2. Аудиторияның жұмысқа даярлығын қадағалау

3. Тәжірибелік жұмыстың мақсаты мен тақырыбын хабарлау

4. Тәжірибелік жұмыстың орындалуының ретін түсіндіру

5. Тапсырманың орындалу шарттарымен таныстыру

6. Білімгерлердің тапсырмаға қатысты сұрақтары туып жатса немесе қиыншылықтары болса оқытушы нұсқау береді.

7. Білімгерлердің сабақ барысында түсінбеген сұрақтарына жауап беру.

8.1. Білім беру стандарты деңгейінде алынған білімді алғашқы қолдану (байқау жаттығуы)

1-тапсырма. Артықшылықты режимге кіру үшін құпия сөзді орнату

Router1 - де осы режимге кіру паролін Router1(config) пәрменімен "parol" ретінде орнатыңыз # enable password parol

Құпия сөзді өзгерту үшін артықшылықты режимнің жаңа құпия сөзін енгізіңіз

Құпия сөзді қалпына келтіру үшін маршрутизаторды қайта іске қосуға болады

Белсенді конфигурация автоматты түрде сақталмайды және қуат көзі бұзылған жағдайда жоғалады. Маршрутизатор параметрлерін сақтау үшін write memory пәрменін пайдаланыңыз

Ағымдағы R1 конфигурациясын сақтау

8.2. Дағдыны қалыптастыру үшін стандартты жағдайда білімді қолдану (білім беру стандарты деңгейіндегі жаттығулар)

2-тапсырма. CLI құрылғыларын басқарудың командалық жолымен жұмыс

Орындау керек:

Осындай желіні құрыңыз

Cisco қосқыштарының атын өзгертіңіз;

Коммутаторлардағы артықшылықты режимге парольмен қол жеткізуді қамтамасыз ету;

IP мекенжайлары мен маскаларын коммутаторларға орнатыңыз(172.16.1.11/24, 172.16.1.12/24, 172.16.1.13/24);

IP мекенжайлары мен желі маскаларын жеке компьютерге орнатыңыз. (172.16.1.1/24, 172.16.1.2/24, 172.16.1.3/24, 172.16.1.4/24);

IP хаттамасы бойынша желінің барлық объектілерінің қол жеткізуіне көз жеткізу;

"Модельдеу режиміне" ауысып, құрылғылар арасындағы ICMP протоколы бойынша деректермен алмасу процесін қарастырыңыз және түсіндіріңіз (бір компьютерден екіншісіне ping пәрменін орындау арқылы).
