Метрология негіздері және өлшеу құралдары презентациясы

Маңғыстау энергетикалық колледжі

Ашық сабақ

Пәні: Метрология негіздері және өлшеу құралдары

Тақырыбы: Манометрлер .

Манометрлердің түрлері.

Оқытушы: Сарсен Р.Н.

Топ: АжБ-31

Ақтау 2014 жыл

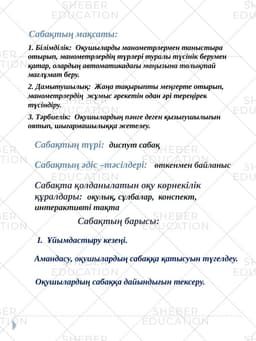

Сабақтың мақсаты:

1. Білімділік: Оқушыларды манометрлермен таныстыра отырып , манометрлердің түрлері туралы түсінік берумен қатар , олардың автоматикадағы маңызына толықтай мағлұмат беру .

2. Дамытушылық : Жаңа тақырыпты меңгерте отырып , манометрлердің жұмыс әрекетін одан әрі тереңірек түсіндіру .

3. Тәрбиелік : Оқушылардың пәнге деген қызығушылығын оятып , шығармашылыққа жетелеу .

Сабақтың түрі : диспут сабақ

Сабақтың әдіс – тәсілдері : өткенмен байланыс

Сабақта қолданылатын оқу көрнекілік құралдары : оқулық , сұлбалар , конспект, интерактивті тақта

Сабақтың барысы :

I. Ұйымдастыру кезеңі .

Амандасу , оқушылардың сабаққа қатысуын түгелдеу .

Оқушылардың сабаққа дайындығын тексеру .

II. Үй тапсырмасын тексеру .

Әр оқушының өзіндік жұмысына байланысты сұрақтар қою және жауап алу .

Сұрақтарға жауап алып болған соң , ой қозғау мақсатында тірек-сызбамен жұмыс жасату .

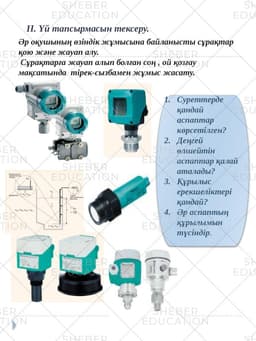

Суреттерде қандай аспаптар көрсетілген?

Деңгей өлшейтін аспаптар қалай аталады?

Құрылыс ерекшеліктері қандай?

Әр аспаптың құрылымын түсіндір .

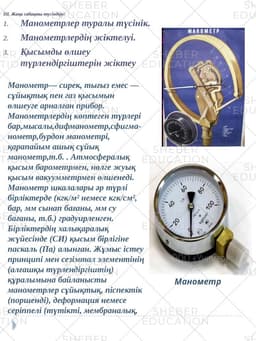

Манометрлер туралы түсінік.

Манометрлердің жіктелуі.

Қысымды өлшеу түрлендіргіштерін жіктеу

III . Жаңа сабақты түсіндіру :

Манометр— сирек , тығыз емес — сұйықтық пен газ қысымын өлшеуге арналған прибор. Манометрлердің көптеген түрлері бар,мысалы,дифманометр,сфигма-нометр,бурдон манометрі , қарапайым ашық сұйық манометр,т.б . . Атмосфералық қысым барометрмен , нөлге жуық қысым вакуумметрмен өлшенеді . Манометр шкалалары әр түрлі бірліктерде ( кгк /м² немесе кгк /см², бар, мм сынап бағаны , мм су бағаны , т.б .) градуирленген . Бірліктердің халықаралық жүйесінде (СИ) қысым бірлігіне паскаль (Па) алынған . Жұмыс істеу принципі мен сезімтал элементінің ( алғашқы түрлендіргіштің ) құралымына байланысты манометрлер сұйықтық , піспектік ( поршенді ), деформация немесе серіппелі ( түтікті , мембраналық ,

Манометр

сильфондық ) болады . Сондай-ақ , көрсетуі тікелей саналатын немесе тіркелетін , жұмысы әр түрлі заттардың физикалық қасиеттерінің қысым әсерінен өзгеруін өлшеуге негізделген манометрлер де қолданылады . Әр түрлі технологиялық процестерді бақылау , автоматты реттеу және басқару жүйелерінде пневматикалық немесе электрлік шығу сигналдары…
