Паскаль тіліндегі графикалық режим бойынша ашық сабақ

А.Молдағұлова атындағы №29 жалпы орта білім беретін мектеп

Ашық сабақ

Тақырыбы: Паскаль тіліндегі графикалық режим

Информатика пәнінің мұғалімі: Карымбаева Айнур Мырзабековна

2018-2019 оқу жылы

Ашық сабақтың тақырыбы: Паскаль тіліндегі графикалық режим

Ашық сабақтың мақсаты:

Білімділік: PascalABC бағдарламасының мүмкіндіктерімен таныстыру және үйрету.

Дамытушылық: талдауға, салыстыруға, жүйелеуге және жинақтауға үйрету, оқуға деген қызығушылықтарын арттыру.

Тәрбиелік: әр нәрсеге ұқыпты болуға үйрету, тәртіптілікке үйрету.

Ашық сабақтың көрнекілігі: Дербес компьютер, интерактивті тақта, карточкалар, оқулық, презентация

Ашық сабақтың түрі: Жаңа сабақ

Ашық сабақтың әдісі: Компьютермен жұмыс, сұрақ-жауап, графикалық тапсырмалар.

Пәнаралық байланыс: математика, ағылшын тілі

Ашық сабақтың жоспары:

I. Ұйымдастыру. (2 мин)

• Оқушылармен амандасу, оқушыларды түгендеу, сынып бөлмесі, тақта тазалығына назар аудару;

• Журнал толтыру;

• Оқушылардың назарын сабаққа аудару,

ІІ. Үйге берілген тапсырманы тексеру. (5 мин)

III. Жаңа сабақ түсіндіру. (13 мин)

Графикамен жұмыс.

PascalABC-ты iске қосқанда мәтiндiк режим iске қосылады. Графикамен жұмыс жасау үшін жеке графикалық терезе қызмет етеді. Графика жұмыстары үшiн жеке график түрiнде терезе қызмет көрсетедi. Оны ашу үшін GraphABC модулін қосуымыз керек. Бұл модулде кең көлемді графикалық тереземен жұмыс жасауға арналған процедура және функцияларының жиындары, сонымен қатар кірістірілген тұрақтылар және айнымалылар графикалық бағдарламаларда қолданылады. Олардың көмегiмен түрлi график түрiндегі суреттердi құруға және олардың мәтiндiк жазуларымен бірге жазуға болады. Қосылуы сипаттамалар бөлiмiнде iске асырылады.

GraphABC модулының қосылу қалпы: uses GraphABC;

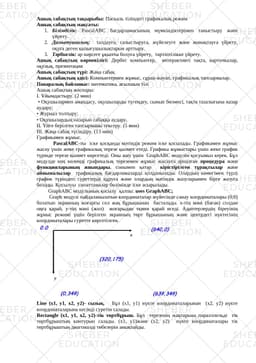

Graph модулі пайдаланылатын координаталар жүйесінде санау координаталары (0;0) болатын экранның жоғарғы сол жақ бұрышынан басталады. х-тің мәні (баған) солдан оңға қарай, у-тің мәні (жол) жоғарыдан тқмен қарай өседі. Адаптерлердің біреуінің жұмыс режимі үшін берілген экранның төрт бұрышының және центрдегі нүктесінің координаталары суретте көрсетілген.

Line (x1, y1, x2, y2)- сызық. Бұл (x1, y1) нүкте координаталарынан (x2, y2) нүкте координаталарына кесiнді суретiн салады.

Rectangle (x1, y1, x2, y2)-тік төртбұрыш. Бұл терезенің жақтарына паралллельді тiк төртбұрыштың контурын салады. (x1, y1)және (x2, y2) нүкте координаталары тiк төртбұрыштың диагоналдi төбелерiн анықтайды.

RoundRect (x1, y1, x2, y2, w, h) шеттері дөңгеленген тік төртбұрышты салады; (x1, y1) және

(x2, y2) нүкте координаталары екі қарама-қарсы төбелерді көрсетедi, w және h – эллипстің ені және биіктигі шеттерін дөңгелету үшін қолданылады.

TextOut (x, y, text) Text-ті экранға шығарады. Мәтіннің басы (x, y) нүкте координаталарында.

SetPixel(x, y, color)- (x, y) нүкте координаталарына сolor түс береді.
