Пісіру түзеткіші және оның құрылысы туралы сабақ жоспары

КМ1: Электрдоғалық дәнекерлеу және кесу

Топтар

ГЭД-18

Сабақ өткен күні

БЕКІТЕМІН

директорының оқу ісі

жөніндегі орынбасары

__________ Ш. Қадырова

2019ж.

САБАҚТЫҢ ЖОСПАРЫ №

Сабақтың тақырыбы: Пісіру түзеткіші және оның құрылысы.

Сабақтың мақсаты: Пісіру түзеткіші және оның құрылысын біліп үйрену

Тәрбиелігі:Оқушыларды іскерлікке,икемділікке баулу және ТҚЕ білу

Дамытушылығы: Оқушылардың ой қабілеттерін дамыту жаңа технологияларыды үйрену

Сабақтың түрі: аралас сабақ

Көрнекілігі: схема,үлгі,дайын бұйым, құрал жабдықтар интерактивті тақта

Пәнаралық байланыс: химия, материалтану, сызу, физика, Дәнекерлеу құрылымы КМ1.

САБАҚ БАРЫСЫ

І. Ұйымдастыру бөлімі:

а) Тәртіп секторының баяндамасын қабылдау;

ә) Оқушылардың сырт көрінісіне назар аудару, құрал-жабдықтарын тексеру

б) Оқушыларды жұмыс орнына отырғызу, кезекші тағайындау;

в) Техника қауіпсіздігін еске салу.

ІІ. Бұрын өтілген оқу материалын еске алу. Пісіру трансформаторы, пісіру жіктері, пісіру қосылыстарын , тқе сұрау

1.Пісіру доғасының қорек көздеріне қойылатын талаптар

1-тапсырма. «Дұрыс, бұрысын тап»

Иә

Жоқ

Доғаны тұтандыру үшін оның жануына қарағанда кернеу төмен болу қажет па?

Доғаның жану уақытында электрлі тізбе үзіледі немесе қысқа тұйықталу өтеді;

Доғаның ұзындығының өзгеруімен бірге доғаның кернеуі өзгереді, онымен қоса пісіру тоғының күшіде;

Қоректендіру көзінің бос жүрісінің кернеуі доғаның тұтануын жеңілдету үшін, пісіру доғасының кернеуінен 2-3 есе жоғары болу керек. Бұл уақытта кернеу қауіпсіз болу керек. МЕМСТ бойынша бос жүрістің кернеуі айнымалы ток үшін-80В, тұрақты ток үшін- 90В-тан жоғары болмауы керек.

Доғаның ұзындығының өзгеруімен, доғаның кернеуінің өзгеруі, пісіру тоғының өзгеруіне көп әсер етпеуі керек.

Қысқа тұйықталуда, ток күші шектелмейді.

Қысқа тұйықталудан кейін кернеудің қалпына келу уақыты үлкен болу керек

Доғаның қорек көзінде пісіру тогын реттейтін құрылғы болу керек. Әр түрлі диаметрлі электродпен пісіруге байланысты, тоқты реттеу қажет болады.

ІІІ. Жаңа оқу материалын баяндау.

1. Пісіру трансформаторлары

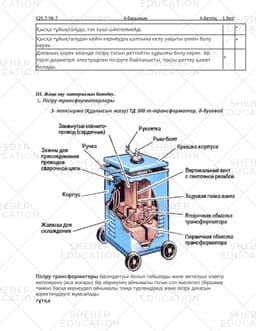

3- тапсырма (Құрлысын жазу) ТД 300 т-трансформатор, д-дуговой

Пісіру трансформаторы бәсеңдетуші болып табылады және жеткізуші электр желілерінің (аса жоғары) бір кернеуінің айнымалы тогын сол жиіліктегі (біршама төмен) басқа кернеудегі айнымалы токқа түрлендіреді және пісіру доғасын қоректендіруге жұмсалады.

тұтқа

өзек

тігінен таспалы бұрама

бұраманың жүрісті сомыны

трансформатордың бірінші орамасы

трансформатордың екінші орамасы

салқындатуға арналған жалюздер

трансформатордың тұрқы

пісіру тізбесінің сымдарын жалғауға арналған қыспақ

4.Сергіту

1.Доға дегеніміз (қуатты электрлі разряд)

2.Пісіру сымының маңызы (пісіруге және балқытып қаптастыруға арналған)

3.ұнтақты сым дегеніміз (ішіне ұнтақ баспаланған сыртқабықшасы болатты сым)

4.электродтың негізгі түріне жатады: (балқитын және балқымайтын)

5.Балқымайтын электрод түрлері: вольфрамды, (графитті, көмірлі)

6.Флюс дегеніміз...(металды емес қосымша материал)

7.Дайындалуы бойынша флюс болады: (балқитын және балқымайтын)

8.Доғаны тұтандырудың амалы (тақап және шертіп тұтандыру)

9.Доғаның ұзындығы дегеніміз (электродтың шетінен шөгіске дейінгі арақашықтық)

10.Пісіру орыны қандай болады (стационарлы және жылжымалы)

11.Дәнекерлеу қосылыстарын ата (түйістірмелі, бұрышты, таврлы және айқастырмалы)

12.Кеңістіктегі пісіру күйі: (төменгі, көлденең, тігінен және төбедегі)

13.Пісіру трансформаторында болатын кернеу (220-380В)

14.Ток болады.......(айнымалы және тұрақты)

5. Пісіру түрлендіргіштері және пісіру агрегаттары

5- тапсырма. (Атауларын өз орнына қой)

1- коллектордың мыс тілікшелері

2- генератордың щеткасы

3- реттейтін реостат

4- тарату құрылғысы

5-қыспақтар

6-вольтметр

7-желдеткіш

8-үшфазалы асинхронды қозғалтқыш

9-тартқыш 10-магнитті полюстер

11-тұрқы

12-зәкір

1-генератор

2-қозғалтқыш

3-айналу қозғалысының реттегіші

4-жағу отыны

6. Пісіру түзегіштері

6-тапсырма. «Мен туралы айт» (Құрылысын, жұмыс әрекетін түсіндір)

1- трансформатордың өзегі

2-бірінші ораманың қозғалмалы орауышы

3-екінші ораманың қозғалмайтын орауышы

4-селенді түзеткіштердің блогы

5-пісіру тогын реттейтін тұтқа

6-желдеткіш

7-тапсырма. «Өз ойыңды аяқта»

1.Пісіру доғасының ашылған жылы........(1802 ж)

2.Доғалы пісірудің негізін салған ғылым...... (Бенардос Н)
