Пісіру трансформаторлары туралы ашық сабақ материалы

ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ

ШҚО ӘКІМДІГІНІҢ БІЛІМ БАСҚАРМАСЫ

«ҚҰРЫЛЫС КОЛЛЕДЖІ» КОММУНАЛДЫҚ МЕМЛЕКЕТТІК ҚАЗЫНАЛЫҚ КӘСІПОРЫНЫ

КелісілдіБекітемін

Колледждің әдіскері Оқу ісі жөніндегі директордың

_________________ М. М. Аукишева орынбасары

«____» _____________ 2018 жыл. ________________ Г.М. Игенбаева

«____» __________ 2018 жыл.

Мамандық: 1114000 «Дәнекерлеу ісі»

Біліктілік:1114042 «Электргазбен дәнекерлеуші»

Пән: « Арнайы технология»

Тақырыбы: «Пісіру трансформаторлары»

Сынақ сабағының әдістемелік әзірлемесі

Жас оқытушылар мектебінің

жетекшісі________________

Аукишева М.М.

Оқытушы:Алемжанова А.М. Өтілетін мерзімі: 14.11.2018жыл. Өткізілетін уақыты: 12:10 Өткізілетін орыны: Аудитория № 6 Топ: С 22

Құрылыс-жол пәндер бірлестігі

отырысында қаралды.

Хаттама № ___

«___»___________ 2018 ж.

Құрылыс-жол пәндер бірлестігінің төрайымы __________ Кошкимбаева С.С.

Семей 2018ж

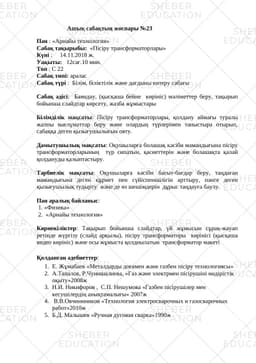

Ашық сабақтың жоспары №23

Пән : «Арнайы технология»

Сабақ тақырыбы: «Пісіру трансформаторлары»

Күні : 14.11.2018 ж.

Уақыты: 12сағ.10 мин.

Топ : С 22

Сабақ типі: аралас

Сабақ түрі : Білім, біліктілік және дағдыны көтеру сабағы

Сабақ әдісі: Баяндау, (қысқаша бейне көрініс) мәліметтер беру, тақырып бойынша слайдтар көрсету, жазба жұмыстары

Білімділік мақсаты: Пісіру трансформаторлары, қолдану аймағы туралы жалпы мағлұматтар беру және олардың түрлерімен таныстыра отырып, сабаққа деген қызығушылығын ояту.

Дамытушылық мақсаты: Оқушыларға болашақ кәсіби мамандығына пісіру трансформаторларының түр сипатын, қасиеттерін және болашақта қалай қолдануды қалыптастыру.

Тәрбиелік мақсаты: Оқушыларға кәсіби бағыт-бағдар беру, таңдаған мамандығына деген құрмет пен сүйіспеншілігін арттыру, пәнге деген қызығушылық тудырту және де өз шешімдерін дұрыс таңдауға баулу.

Пән аралық байланыс:

1. «Физика»

2. «Арнайы технология»

Көрнекіліктер: Тақырып бойынша слайдтар, үй жұмысын сұрақ-жауап ретінде жүргізу (слайд арқылы), пісіру трансформаторы көрінісі (қысқаша видео көрініс) және осы жұмыста қолднылатын трансформатор макеті

Қолданған әдебиеттер:

Е. Жұмабаев «Металдарды доғамен және газбен пісіру технологиясы»

А.Тапалов, Р.Чуиншалиева, «Газ және электрмен пісірушіні өндірістік оқыту»2008ж

Н.И. Никифоров , С.П. Нешумова «Газбен пісірушілер мен кесушілердің анықтамалығы» 2007ж

В.В.Овчиннников «Технология электросварочных и газосварочных работ»2010ж

Б.Д. Малышев «Ручная дуговая сварка»1990ж

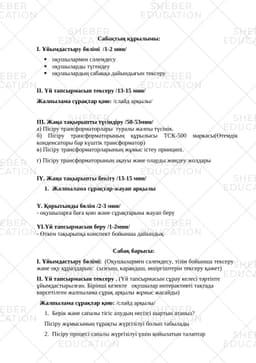

Сабақтың құрылымы:

І. Ұйымдастыру бөлімі /1-2 мин/

оқушылармен сәлемдесу

оқушыларды түгендеу

оқушылардың сабаққа дайындығын тексеру

ІІ. Үй тапсырмасын тексеру /13-15 мин/

Жалпылама сұрақтар қою: /слайд арқылы/

ІІІ. Жаңа тақырыпты түсіндіру /50-53мин/

а) Пісіру трансформаторлары туралы жалпы түсінік.

б) Пісіру трансформаторының құрылысы ТСК-500 маркасы(Өтемдік конденсаторы бар күштік трансформатор)

в) Пісіру трансформаторларының жұмыс істеу принципі.

г) Пісіру трансформаторының ақауы және оларды жөндеу жолдары

ІҮ. Жаңа тақырыпты бекіту /13-15 мин/

Жалпылама сұрақтар-жауап арқылы

Ү. Қорытынды бөлім /2-3 мин/

- оқушыларға баға қою және сұрақтарына жауап беру

ҮI.Үй тапсырмасын беру /1-2мин/

- Өткен тақырыпқа конспект бойынша дайындық

Сабақ барысы:

І. Ұйымдастыру бөлімі: (Оқушылармен сәлемдесу, тізім бойынша тексеру және оқу құралдарын: сызғыш, карандаш, өшіргіштерін тексеру қажет)

ІІ. Үй тапсырмасын тексеру . (Үй тапсырмасын сұрау келесі тәртіпте ұйымдастырылған. Бірінші кезекте оқушылар интерактивті тақтада көрсетілген жалпылама сұрақ арқылы жұмыс жасайды)

Жалпылама сұрақтар қою: /слайд арқылы/

Берік және сапалы тігіс алудың негізгі шартын атаныз?

Пісіру жұмысының тұрақты жүргізілуі болып табылады

Пісіру процесі сапалы жүргізілуі үшін қойылатын талаптар

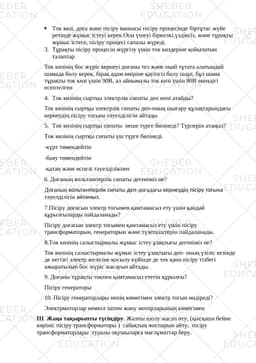

Ток көзі, доға және пісіру ваннасы пісіру процесінде біртұтас жүйе ретінде жұмыс істеуі керек.Осы үшеуі біркелкі,үздіксіз, және тұрақты жұмыс істесе, пісіру процесі сапалы жүреді.

Тұрақты пісіру процесін жүргізу үшін ток көздеріне қойылатын талаптар

Ток көзінің бос жүріс кернеуі доғаны тез және оңай тұтата алатындай шамада болу керек, бірақ адам өміріне қауіпсіз болу шарт, бұл шама тұрақты ток көзі үшін 90В, ал айнымалы ток көзі үшін 80В екендігі есептелген

Ток көзінің сыртқы электрлік сипаты деп нені атайды?

Ток көзінің сыртқы электрлік сипаты деп-оның шығару құлақтарындағы кернеудің пісіру тогына тәуелділігін айтады

Ток көзінің сыртқы сипаты неше түрге бөлінеді? Түрлерін атаңыз?

Ток көзінің сыртқы сипаты үш түрге бөлінеді.

-күрт төмендейтін

-баяу төмендейтін

-қатаң және өспелі тәуелділікпен

6. Доғаның вольтамперлік сипаты дегеніміз не?

Доғаның вольтамперлік сипаты деп-доғадағы кернеудің пісіру тогына тәуелділігін айтамыз.

7.Пісіру доғасын электр тогымен қамтамасыз ету үшін қандай құрылғыларды пайдаланады?

Пісіру доғасын электр тогымен қамтамасыз ету үшін пісіру трансформаторын, генераторын және түзеткіштерін пайдаланады.

8.Ток көзінің салыстырмалы жұмыс істеу ұзақтығы дегеніміз не?

Ток көзінің салыстырмалы жұмыс істеу ұзақтығы деп- оның үзіліс кезінде де негізгі электр желісіне қосылу күйінде де тек қана пісіру тізбегі ажыратылып бос жүріс жасауын айтады.

9. Доғаны тұрақты токпен қамтамасыз ететін құрылғы?

Пісіру генераторы

10. Пісіру генераторлары ненің көмегімен электр тогын өндіреді?

Электрмоторлар немесе іштен жану моторларының көмегімен

ІІІ. Жаңа тақырыпты түсіндіру. Жалпы шолу жасап өту, (қысқаша бейне көрініс пісіру трансформаторы ) сабақтың жоспарын айту, пісіру трансформаторлары туралы оқушыларға мағлұматтар беру.

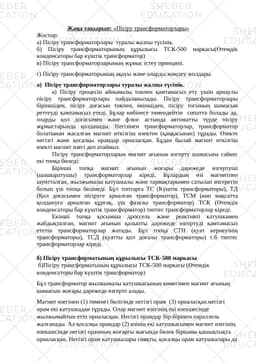

Жаңа тақырып: «Пісіру трансформаторлары»

Жоспар:

а) Пісіру трансформаторлары туралы жалпы түсінік.

б) Пісіру трансформаторының құрылысы ТСК-500 маркасы(Өтемдік конденсаторы бар күштік трансформатор)

в) Пісіру трансформаторларының жұмыс істеу принципі.

г) Пісіру трансформаторының ақауы және оларды жөндеу жолдары

а) Пісіру трансформаторлары туралы жалпы түсінік.

а) Пісіру процесін айнымалы токпен қамтамасыз ету үшін арнаулы пісіру трансформаторлары пайдаланылады. Пісіру трансформаторлары біріншіден, пісіру доғасын токпен, екіншіден, пісіру тогының шамасын реттеуді қамтамасыз етеді. Бұлар көбінесе төмендейтін сипатта болады да, оларды қол доғасымен және флюс астында автоматты түрде пісіру жұмыстарында қолданады. Негізінен трансформаторлар, трансформатор болатынан жасалған магнит өткізгіш өзектен (қаңқасынан) тұрады. Өзекте негізгі және қосалқы орамдар орналасқан. Бұдан былай магнит өткізгіш өзекті магнит өзегі деп атаймыз.

Пісіру трансформаторларын магнит ағынын өзгерту шамасына сәйкес екі топқа бөледі:
