Сенсорлы электрондық қоңырау туралы физика мақаласы

Сенсорлы электрондық қоңырау

Бір кездері адам баласына арман болған, қиял-ғажайып дүниенің барлығы қазір күнделікті тұрмыста қолдануда. Орыс халқында «Қазіргі кездегі барлық техника адамның жалқаулығынан пайда болған»,-деген сөз бар. Шыныменде қарап отырсақ барлығыда адамның жұмысын жеңілдету мақсатында жасалып, күннен-күнге дамып жатқан адам ойының жемісі.

Физикалық экспериментті негізге алып, құбылыстарды оқып үйрену – оқушылардың ғылыми көзқарасының қалыптасуына, физикалық заңдарды неғұрлым тереңірек меңгеруге, мектеп оқушыларының пәнді оқып үйренудегі қызығушылығын арттыруға себін тигізеді және бұл тақырыптар оқушылардың қызығушылықтарына қарай зерттеп, зерделеп, мамандық ретінде оқып-үйренуіне таптырмас тақырыптар болып отыр.

Сенсорлы электрондық қоңырау пәтер қоңыраулары ретінде және т.б. орындарда пайдаланылатын қажетті прибор. Мұндай приборларды 127B немесе 220B айнымалы кернеу көзіне жалғау тиімсіз болған жағдайда пайдаланған дұрыс. Мәселен, велосипед, қақпа, адамдар тұратын шатыр, бөлме т.с.с. орындарға пайдалануға болады. Ол 4,5B – тық бір батареямен ғана жұмыс істейді және жағымды дыбыс шығарады.

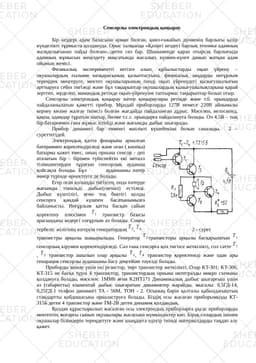

Прибор динамигі бар төменгі жиілікті күшейткіші болып саналады. 2 – суреттегідей.

Электрондық қалта фонарына арналған батериямен коректендіріледі және оған ( кнопка) батырма қажет емес, оның орнына сенсор - деп аталатын бір - бірімен түйіспейтін екі металл тілімшектерден тұратын сенсорлық ауданша қойсақта болады. Бұл ауданшаны пәтер нөмір түрінде өрнектеуге де болады.

Егер оған қолыңды тигізсең, онда пәтерде жағымды тональді дыбыс(сигнал) естіледі. Дыбыс күштілігі, яғни тоқ биктігі қолды сенсорға қандай күшпен басатынымызға байланысты. Неғұрлым қатты басқан сайын қоректену плюсімен транзистр базасы арасындағы кедергі соғұрлым аз болады. Соңғы тербеліс жілігінің өзгеруін генератордың , 2 - сурет

транзистры арқылы шақырылады. Генератор транзисторы арқылы басқарылатын сенсорлық кірумен қоректендіріледі. Сәл ғана сенсорға қол тигізсе жеткілікті, сол сәтте , транзистор ашылып олар арқылы , транзистор қоректенеді және одан ары генарация сенсорлы ауданшаны басу деңгейіне тәуелді болады.

Приборды жинау үшін екі резистор, төрт транзистор жеткілікті. Олар KT-301; KT-306, KT-315 не басқа түрлі 4 транзистор, транзистордың орнына интегралды микро схеманы қолдануға болады, мәселен: 1ММ6 яғни K2HT171 Динамикалық дыбыс шығарғыш үшін аз (габаритты) кішкентай дыбыс шығаратын…
