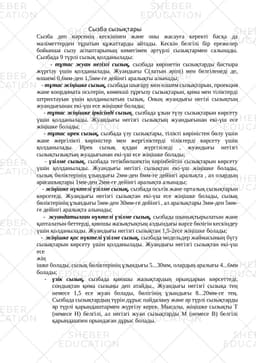

Сызба сызықтары

Сызба деп нәрсенің кескінінен және оны жасауға керекті басқа да мәліметтерден тұратын құжаттарды айтады. Кескін белгілі бір ережелер бойынша сызу аспаптарының көмегімен әртүрлі сызықтармен салынады. Сызбада 9 түрлі сызық қолданылады:

- тұтас жуан негізгі сызық, сызбада көрінетін сызықтарды бастыра жүргізу үшін қолданылады. Жуандығы С(латын әріпі) мен белгіленеді де, өлшемі 0,6мм-ден 1,5мм-ге дейінгі аралықты алынады;

- тұтас жіңішке сызық, сызбада шығару мен өлшем сызықтарын, проекция жане координата осьтерін, көмекші тұрғызу сызықтарын, қима мен тіліктерді штрихтауын үшін қолданылатын сызық. Оның жуандығы негізі сызықтың жуандығынан екі-үш есе жіңішке болады;

- тұтас жіңішке іркісінді сызық, сызбада ұзын түзу сызықтарын көрсету үшін қолданылады. Жуандығы негізгі сызықтың жуандығынан екі-үш есе жіңішке болады;

- тұтас ирек сызық, сызбада үзу сызықтары, тілікті көріністен бөлу үшін жане жергілікті көріністер мен жергіліктерді тіліктерді көрсету үшін қолданылады. Ирек сызық қлдан жүргізіледі , жуандығы негізгі сызықтызықтың жуадығынан екі-үш есе жіңішке болады;

- үзілме сызық, сызбада тетікбөлшектің көрінбейтін сызықтарын көрсету үшін қолданылады. Жуандығы негізгі сызықтан екі-үш жіңішке болады, сызық бөліктерінің ұзындығы 2мм-ден 8мм-ге дейінгі аралықта , ал олардың арағашықтары 1мм-ден 2мм-ге дейінгі аралықта алынады;

- жіңішке нүктелі үзілме сызық, сызбада осьтік жане орталық сызықтарын көрсетеді. Жуандығы негізгі сызықтан екі-үш есе жіңішке болады, сызық бөліктерінің ұзындығы 5мм-ден 30мм-ге дейінгі , ал аралықтары 3мм-ден 5мм-ге дейінгі аралықта алынады;

- жуандатылған нүктелі үзілме сызық, сызбада шынықтырылатын жане қапталатын беттерді, қиюшы жазықтықтың алдындағы нәрсе бөлігін кескіндеу үшін қолданылады. Жуандығы негізгі сызықтан 1,5-2есе жіңішке болады;

- жіңішке қос нүктелі үзілме сызық, сызбада модельдер жаймасының бүгу сызықтарын көрсету үшін қолданылады. Жуандығы негізгі сызықтан екі-үш есе

жің

ішке болады, сызық бөліктерінің ұзындығы 5...30мм, олардың аралығы 4...6мм болады;

үзік сызық, сызбада қиюшы жазықтардың орындарын көрсеттеді, сондықтан қима сызыңы деп атайды., Жуандығы негізгі сызықа тең немесе 1,5 есе жуан болады, бөлігінің ұзындығы 8...20мм-ге тең. Сызбада сызықтардың түрін дұрыс пайдалану және әр түрлі сызықтарды әр түрлі қарындаштармен жүргізу керек. Мысалы, жіңішке сызықты Т (немесе Н) белгілі, ал негізгі жуан сызықтарды М (немесе В) белгілі қарындашпен орындаған дұрыс болады.

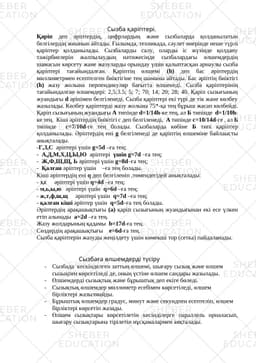

Сызба қаріптері.

Қаріп деп әріптердің, цифрлардың және сызбаларда қолданылатын белгілердің жиынын айтады. Ғылымда, техникада, сәулет өнерінде неше түрлі қаріптер қолданылады. Сызбаларды салу, оларды іс жүзінде…
