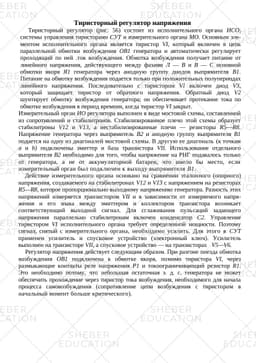

Тиристорный регулятор напряжения Тиристорный регулятор (рис. 56) состоит из исполнительного органа ИСО, системы управления тиристорами СУТ и измерительного органа МО. Основным элементом исполнительного органа является тиристор VI, который включен в цепь параллельной обмотки возбуждения ОВ1 генератора и ав- томатически регулирует проходящий по ней .ток возбуждения. Об- мотка возбуждения получает питание от линейного напряжения, действующего между фазами Л — В и В — С основной обмотки якоря Я1 генератора через анодную группу диодов выпрямителя В1. Питание на обмотку возбуждения подается только при положительных полупериодах линейного напряжения. Последовательно с тиристором VI включен диод V3, который защищает тиристор от обратного напряжения. Обратный диод V2 шунтирует обмотку возбуждения генератора; он обеспечивает протекание тока по обмотке возбуждения в период времени, когда тиристор VI закрыт. Измерительный орган ИО регулятора выполнен в виде мостовой схемы, составленной из сопротивлений и стабилитронов. Стабилизи- рованное плечо этой схемы образует стабилитроны V12 и V13, а нестабилизированные плечи — резисторы R5—R8. Напряжение генератора через выпрямитель В2 и анодную группу

Действие измерительного органа основано на сравнении эталон- ного (опорного) напряжения, создаваемого на стабилитронах V12 и V13 с напряжением на резисторах R5—R8, которое пропорциональ- но выходному напряжению генератора. Разность этих напряжений измеряется транзистором VII и в зависимости от измеряемого напряжения и его знака между эмиттером и коллектором транзистора возникает соответствующий выходной сигнал. Для сглаживания пульсаций задающего напряжения параллельно стабилитронам включен конденсатор С2. Управление тиристором VI исполнительного органа требует определенной мощности. Поэтому сигнал, снятый с измерительного органа, необходимо усилить. Для этого в СУТ применен усилитель и спусковое устройство (электронный ключ). Усилитель выполнен на транзисторе VII, а спусковое устройство — на транзисторах V5—V6.

Регулятор напряжения действует следующим образом. При разгоне поезда обмотка возбуждения ОВ1 подключена к обмотке якоря, помимо тиристора VI, через размыкающие контакты реле напряжения P1 и токоограничивающий резистор R1. Это необходимо потому, что небольшая остаточная э. д. с. генератора не
