Тақырыбы: Трансмиссия және оның түрлері

Ө/о шебері: Моминов У

Шымкент

Трансмиссия және оның түрлері

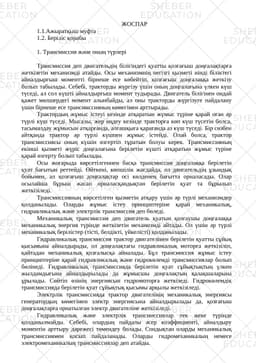

ЖОСПАР

1.1.Ажыратқыш муфта

1.2. Беріліс қорабы

1. Трансмиссия және оның түрлері

Трансмиссия деп двигательдің білігіндегі қуатты қозғағыш доңғалақтарға жеткізетін механизмді атайды. Осы механизмнің негізгі қызметі иінді біліктегі айналдырғыш моментті бірнеше есе көбейтіп, қозғағыш доңғалаққа жеткізу болып табылады. Себебі, тракторды жүргізу үшін оның доңғалағына үлкен күш түседі, ал сол күшті айналдырғыш момент тудырады. Двигатель білігінен ондай қажет мөлшердегі момент алынбайды, ал оны тракторды жүргізуге пайдалану үшін бірнеше есе трансмиссияның көмегімен арттырады.

Трактордың жұмыс істеуі кезінде атқаратын жүмыс түріне қарай оған әр түрлі күш түседі. Мысалы, жер өңдеу кезінде тракторға көп күш түсетін болса, тасымалдау жұмысын атқарғанда, алғашқыға қарағанда аз күш түседі. Бір сөзбен айтқанда трактор әр түрлі күшпен жұмыс істейді. Олай болса, трактор трансмиссиясы оның күшін өзгертіп тұратын болуы керек. Трансмиссияның екінші қызметі жүріс доңғалағына берілетін күшті атқаратын жұмыс түріне қарай өзгерту болып табылады.

Осы жоғарыда көрсетілгеннен басқа трансмиссия доңғалаққа берілетін қуат бағытын реттейді. Өйткені, көпшілік жағдайда, ол двигательдің ұзындық бойымен, ал қозғағыш доңғалақтар осі көлденең бағытта орналасады. Олар осылайша бұрыш жасап орналасқандықтан берілетін қуат та бұрылып жеткізіледі.

Трансмиссияның көрсетілген қызметін атқару үшін әр түрлі механизмдер қолданылады. Оларды жұмыс істеу принциптеріне қарай механикалық, гидравликалық және электрлік трансмиссия деп бөледі.

Механикалық трансмиссия деп двигатель қуатын қозғаушы доңғалаққа механикалық энергия түрінде жеткізетін механизмді айтады. Ол үшін әр түрлі механикалық берілістер (тісті, белдікті, үйкелісті) қолданылады.

Гидравликалық трансмиссия трактор двигателінен берілетін қуатты сұйық қысымына айналдырады, ол доңғалақтағы гидравликалық моторға жеткізіліп, қайтадан механикалық қозғалысқа айналады. Бұл трансмиссия жұмыс істеу принциптеріне қарай гидравликалық және гидрокөлемді трансмиссиялар болып бөлінеді. Гидравликалық трансмиссияда берілетін қуат сұйықтықтың үлкен жылдамдығына айналдырылады да жұмысшы доңғалақтың қалақшаларына ұрылады. Сөйтіп өзінің энергиясын гидромоторға жеткізеді. Гидрокөлемдік трансмиссияда берілетін қуат сұйықтық қысымы арқылы жеткізіледі.

Электрлік трансмиссияда трактор двигателінің механикалық энергиясы генератордың көмегімен электр энергиясына айналдырылады да, қозғағыш доңғалақтарға орнатылған электр двигателіне жеткізіледі.

Гидравликалық және электрлік трансмиссиялар тек жеке түрінде қолданылмайды. Себебі, олардың пайдалы әсер коэффициенті, айналдыру моментін арттыру дәрежесі төмендеу болады. Сондықтан оларды механикалық трансмиссиямен қосып пайдаланады. Оларды гидромеханикалың немесе электромеханикалың трансмиссиялар деп атайды.

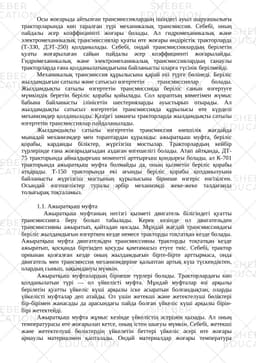

Осы жоғарыда айтылған трансмиссиялардың ішіндегі ауыл шаруашылығы тракторларында көп таралған түрі механикалық трансмиссия. Себебі, оның пайдалы әсер коэффициенті жоғары болады. Ал гидромеханикалық және электромеханикалық трансмиссиялар қуаты өте жоғары өндірістік тракторларда (Т-330, ДЭТ-250) қолданылады. Себебі, ондай трансмиссиялардың берілетін қуаты жоғарылаған сайын пайдалы әсер коэффициенті жоғарылайды. Гидромеханикалық және электромеханикалық трансмиссиялардың санаулы тракторларда ғана қолданылатындығына байланысты оларға түсінік берілмейді.

Механикалық трансмиссия құрылысына қарай екі түрге бөлінеді. Беріліс жылдамдығын сатылы және сатысыз өзгертетін трансмиссиялар болады. Жылдамдықты сатылы өзгертетін трансмиссияда беріліс санын өзгертуге мүмкіндік беретін беріліс қорабы қойылады. Сол қораптың көмегімен жүмыс бабына байланысты ілінісетін шестерняларды ауыстырып отырады. Ал жылдамдықты сатысыз өзгертетін трансмиссияда құрылысы өте күрделі механизмдер қолданылады. Қазіргі заманғы тракторларда жылдамдықты сатылы өзгертетін трансмиссиялар пайдаланылады.

Жылдамдықты сатылы өзгертетін трансмиссия көпшілік жағдайда мынадай механизмдер мен тораптардан қүралады: ажыратқыш муфта, беріліс қорабы, карданды біліктер, жүргізгіш мостылар. Тракторлардың кейбір түрлерінде ғана жоғарыдағыдан аздаған өзгешелігі болады. Атап айтқанда, ДТ-75 тракторында айналдырғыш моментті арттырғыш қондырғы болады, ал К-701 тракторында ажыратқыш муфта болмайды да, оның қызметін беріліс қорабы атқарады. Т-150 тракторында екі ағынды беріліс қорабы қолданылуына байланысты жүргізгіш мостының қүрылысына бірнеше өзгеріс енгізілген. Осындай өзгешеліктер туралы әрбір механизмді жеке-жеке талдағанда толығырақ тоқталамыз.

1.1. Ажыратқыш муфта

Ажыратқыш муфтаның негізгі қызметі двигатель білігіндегі қуатты трансмиссияға беру болып табылады. Керек кезінде ол двигательден трансмиссияны ажыратып, қайтадан ңосады. Мұндай жағдай трансмиссиядағы беріліс жылдамдығын өзгерткен кезде немесе тракторды тоқтатқан кезде болады. Ажыратқыш муфта двигательден трансмиссияны тракторды тоқтатқан кезде ажыратып, қосқанда біртіндеп қосуды қамтамасыз етуге тиіс. Себебі, трактор орнынан қозғалған кезде оның жылдамдығын бірте-бірте арттырмаса, онда двигатель мен трансмиссия механизмдеріне қалыптан артық күш түскендіктен, олардың сынып, зақымдануы мүмкін.

Ажыратқыш муфталардың бірнеше түрлері болады. Тракторлардағы көп қолданылатын түрі — ол үйкелісті муфта. Мұндай муфталар өзі арқылы берілетін қуатты үйкеліс күші арқылы іске асыратын болғандықтан, оларды үйкелісті муфталар деп атайды. Ол үшін жетекші және жетектелуші бөліктері бір-бірімен жанасады да арасындағы пайда болған үйкеліс күші арқылы бірін-бірі жетектейді.

Ажыратқыш муфта жұмыс кезінде үйкелістің әсерінен қызады. Ал оның температурасы өте жоғарылап кетсе, оның істен шығуы мүмкін. Себебі, жетекші және жетектелуші бөліктердің үйкелетін беттері үйкеліс әсері өте жоғары арнаулы материалмен қапталады. Ондай материалдар жоғары температура әсерінен күйіп кетуі мүмкін. Сондықтан ажыратқыш муфта бөлшектерін жылуды тез өткізетін материалдардан жасайды. Осыған қосымша оларды ажыраған қалпында немесе жартылай қосылған қалпында ұзақ жұмыс істеуге болмайды. Мұндай кездерде жетекші және жетектелуші бөліктер бір-бірімен үйкеле сырғанайды да тез қызып кетеді.

Ажыратқыш муфта екі бөліктен құралады, олар: бас муфта және басқару механизмі. Бас муфтаның өзі жоғарыда айтылған жетекші және жетектелуші бөліктен құралады, ал басқару механизмі құрылыстарына қарай бірнеше түрге бөлінеді.

Басқару қызметінің негізгі міндеті жетекші және жетектелуші бөліктерді бір-біріне қысатын серіппенің күшін өзгерту болып табылады. Муфтаны ажыратқан кезде серіппе мүлде қыспайды, ал қосылған кезде толық күшімен қысады. Осы екі аралықтағы серіппе жағдайы басқару механизмімен басқарылады.

Ажыратқыш муфтаның басқару механизмі құрылысына қарай механикалық, гидравликалық, электр магнитті және пневматикалық болып бөлінеді. Осы аталған аттарының өзі-ақ олардың жұмыс принципін анықтайды, яғни қозғалыс басқару педалінен ажыратқыш қондырғыға қандай жолмен жеткізілетіндігіне байланысты. Бұлардың ішіндегі тракторларда көп таралған түрі — механикалық басқару механизмі. Бұл механизм муфтаны басқаратын педальді ажыратқыш қондырғымен механикалық рычагтар мен тізгіндер арқылы жалғастырылады. Мұның құрылысы қарапайым болып келеді, жұмыста сенімділігімен қатар кемшіліктері де бар. Көбінесе рычагтар мен тізгіндердің майысуына байланысты оларды жиі-жиі тексеріп, дер кезінде реттеп отыруды қажет етеді.
