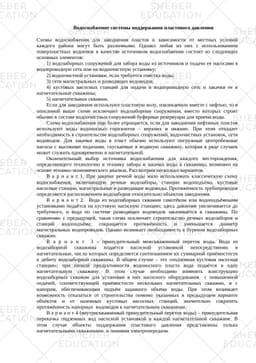

Водоснабжение системы поддержания пластового давления

Схемы водоснабжения для заводнения пластов в зависимости от местных условий каждого района могут быть различными. Однако любая из них с использованием поверхностных водоемов в качестве источников водоснабжения состоит из следующих основных элементов:

1) водозаборных сооружений для забора воды из источников и подачи ее насосами в водопроводную сеть или на водоочистную установку;

2) водоочистной установки, если требуется очистка воды;

3) сети магистральных и разводящих водоводов;

4) кустовых насосных станций для подачи в водопроводную сеть и закачки ее в нагнетательные скважины;

5) нагнетательных скважин.

Если для заводнения используют пластовую волу, извлекаемую вместе с нефтью, то в описанной выше схеме исключают водозаборные сооружения, вместо которых строят обычно в составе водоочистных сооружений буферные резервуары для приема воды.

Схема водоснабжения еще более упрощается, если для заводнения нефтяных пластов используют воды водоносных горизонтов – верхних и нижних. При этом отпадает необходимость в строительстве водозаборных сооружений, водоочистных установок, сети водоводов. Для закачки воды в пласт обычно используют погружные центробежные насосы с высокими подачами, спускаемые в водяную скважину, которая в ряде случаев может служить одновременно и нагнетательной.

Окончательный выбор источника водоснабжения для каждого месторождения, определяющего технологию и технику забора и закачки воды в скважины, возможен на основе технико-экономического анализа. Рассмотрим несколько вариантов.

В а р и а н т 1. При закачке речной воды мало использовать классическую схему водоснабжения, включающую речные водозаборы, станции водоподъёма, кустовые насосные станции, магистральные и разводящие водоводы. Протяжённость трубопроводов определяется расположением водозаборов относительно объектов заводнения.

В а р и а н т 2. Вода из водозаборных скважин самотёком или водоподъёмными установками подаётся на кустовую насосную станцию; здесь давление увеличивается до требуемого, и вода по системе разводящих водоводов закачивается в скважины. По сравнению с предыдущей, такая схема исключает строительство речных водозаборов и станций водоподъёма; сокращается протяжённость и уменьшается диаметр магистральных водопроводов. Однако возникает необходимость в бурении водозаборных скважин.

В а р и а н т 3 – принудительный межскважинный переток воды. Вода из водозаборной скважины подаётся насосной установкой непосредственно в нагнетательные, число которых определяется соотношением их суммарной приёмистости к дебиту водозаборной скважины. В общем случае – это «подземная кустовая насосная станция»; при низкой продуктивности водоносного пласта вода подаётся в одну нагнетательную скважину. В этом случае необходимо изменить конструкцию водозаборных скважин для установки в них насосного оборудования с повышенной подачей, соответствующей приёмистости нескольких нагнетательных скважин, и с напором, обеспечивающим подъём заданного объёма воды. При этом возникает возможность отказаться от строительства помимо указанных в предыдущем варианте объектов и от наземных кустовых насосных станций, значительно сократить протяжённость напорных водоводов к нагнетательным скважинам.

В а р и а н т 4 (внутрискважинный принудительный переток воды) – принудительная перекачка подземных вод насосной установкой в каждой нагнетательной…
