Айнымалы ток тізбегін есептеу тәжірибелік жұмысы

Топтар

Сабақ өткен күні

БЕКІТЕМІН

№17 колледж директорының

ОІ жөніндегі орынбасары

___________ Ш.Кадырова

2019ж.

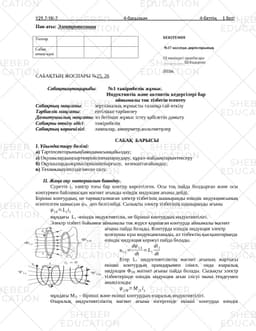

САБАҚТЫҢ ЖОСПАРЫ №25, 26

Сабақтыңтақырыбы: №1 тәжірибелік жұмыс.

Индуктивтік және активтік кедергілері бар

айнымалы ток тізбегін есептеу

Сабақтың мақсаты: зертханалық жұмысты талапқа сай өткізу

Тәрбиелік мақсаты:ептілікке тәрбиелеу

Дамытушылық мақсаты: өз бетінше жұмыс істеу қабілетін дамыту

Сабақты өткізу әдісі:тәжірибелік

Сабақтың көрнекілігі: лампалар, амперметр,вольтметрлер

САБАҚ БАРЫСЫ

І. Ұйымдастыру бөлімі:

а) Тәртіпсекторыныңбаяндамасынқабылдау;

ә) Оқушылардыңсырткөрінісіненазараудару, құрал-жабдықтарынтексеру

б) Оқушылардыжұмысорнынаотырғызу, кезекшітағайындау;

в) Техникақауіпсіздігінеске салу.

ІІ. Жаңа оқу материалын баяндау.

Суретте і1 электр тоғы бар контур көрсетілген. Осы тоқ пайда болдырған және осы контурмен байланысқан магнит ағынды өзіндік индукция ағыны дейді.

Бірінші контурдың, не тармақталмаған электр тізбегінің шашыранды өзіндік индукциясының есептелген шамасын ψ1L деп белгілейді. Сызықты электр тізбегінің шашыранды ағыны

мұндағы L1 -өзіндік индуктивтілік, не бірінші контурдың индуктивтілігі.

Электр тізбегі бойымен айнымалы ток жүрсе қоршаған контурда айнымалы магнит ағыны пайда болады. Контурда өзіндік индукция электр қозғаушы күш индукцияланады, ал тізбектің қысқыштарында өзіндік индукция кернеуі пайда болады.

Егер L1 индуктивтіліктің магнит ағының жартысы екінші контурдың орамдарымен ілінсе, онда өзаралық индукция Ф2М магнит ағыны пайда болады. Сызықты электр тізбектерінде өзіндік индукция ағын ілісуі мына теңдеумен анықталады:

мұндағы М21 – бірінші және екінші контурдың өзаралық индуктивтілігі.

Өзаралық индуктивтіліктің магнит ағыны өзгергенде екінші контурда өзіндік индукция электр қозғаушы күші пайда болады. Өзіндік индукцияның кернеуі :

Электр тізбегінің индуктивті байланысқан элементтеріндегі кернеуді өзі және өзіндік индукция кернеуінің құраушыларымен анықтайды. Егер екінші контурдың өзінің индукциясы L2 , ал оның қысқыштарындағы кернеу U1 және U2 болса, онда тұрақталған режимдегі кернеудің комплексті мәні мына формулаға тең:

Тапсырма:

Тізбекті жинау және оны айнымалы ток желісіне жалғау.

Құралдардың көрсетулерін кестеге жазу.

Жабдықтар:

Есептеу:

Тізбектің толық қуатынS=I×U

Тізбектің толық кедергісінZ=

Катушканың берілген реактивті кедергісі бойынша тізбектің актив қуатын есептеу

R= L

Тізбектің актив қуатын P=I2×R

Құралдардың көрсетулері

Есептелген мәндер

U

I

P

R

S

Z

P

Баға:________________________________

Оқытушы:_________________________
