Автомобильдердің электр жабдықтары

Дәрістің жоспары:

8.1 Электр жабдықтар туралы жалпы мәліметтер;

8.2 Аккумулятор батареялары;

8.3 Автомобиль генераторлары;

8.4 Автомобиль стартерлері;

8.5 От алу жүйесі;

8.6 Жарықтандыру мен дабыл жабдықтары.

Дәрістің қысқаша мазмұны

1 Электр жабдықтар туралы жалпы мәліметтер

Автомобильдерде электр энергиясы іштен жанатын қозғалтқышты іске қосуға (стартермен), жанғыш қоспаны тұтатуға, дыбыс және жарық дабылдарына, қозғалыс жолдары мен кабинаны жарықтандыруға, электронды басқару жүйесіне, бақылау-өлшеу жабдықтары мен қосымша жабдықтарды қоректендіруге қолданылады.

Электр энергиясын өндіретін приборлар электр тоғының көздері, ал оны тұтынатындар тұтынушы деп аталады.

Генератор мен аккумулятор батареясы ток көздері, ал тұтынушылар – электронды басқару блогы, электрқозғалт-қыштар, стартер, дабылдар мен жарықтандыру және бақылап-өлшеу жабдықтары т.с.с.

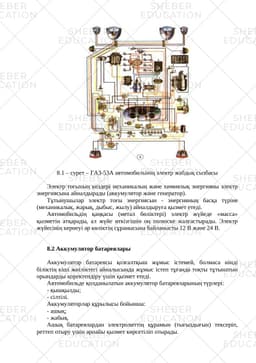

8.1 – сурет – ГАЗ-53А автомобильінің электр жабдық сызбасы

Электр тоғының көздері механикалың және химиялық энергияны электр энергиясына айналдырады (аккумулятор және генератор).

Тұтынушылар электр тоғы энергиясын - энергияның басқа түріне (механикалык, жарық, дыбыс, жылу) айналдыруға қызмет етеді.

Автомобильдің қаңқасы (метал бөліктері) электр жүйеде «масса» қызметін атқарады, ал жүйе өткізгішін оң полюске жалғастырады. Электр жүйесінің кернеуі әр көліктің сұранысына байланысты 12 В және 24 В.

8.2 Аккумулятор батареялары

Аккумулятор батареясы қозғалтқыш жұмыс істемей, болмаса иінді біліктің кіші жиіліктегі айналысында жұмыс істеп тұғанда тоқты тұтынатын орындарды қоректендіру үшін қызмет етеді.

Автомобильде қолданылатын аккумулятор батареяларының түрлері:

- қышқылды;

- сілтілі.

Аккумуляторлар құрылысы бойынша:

- ашық;

- жабық.

Ашық батареялардан электролиттің құрамын (тығыздығын) тексеріп, реттеп отыру үшін арнайы қызмет көрсетіліп отырады.

Жабық аккумулятор батареяларында мұндай қызмет көрсетілмейді, сондықтан олар жабық болады.

Аккумулятордың қызметі электр энергиясын химиялың энергияға (зарядтау) және керісінше, химиялық энергияны электр энергиясына (разрядтау) жүйелі түрде айналдыруға негізделген.

Қарапайым қорғасын аккумулятор электролит құйылған (тазартылған судағы күкірт қышқылының ерітіндісі) пластмассадан жасалған банкадан және екі қорғасын пластинадан тұрады. Электролиттегі пластиналардың беті күкірт қышқылды қорғасынмен, басқаша айтқанда, қорғасын сульфатымен жалатылған.

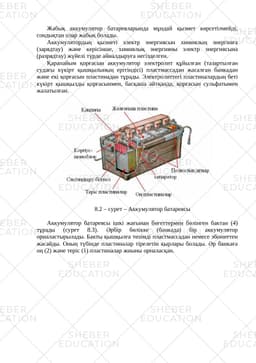

8.2 – сурет – Аккумулятор батареясы

Аккумулятор батареясы ішкі жағынан бөгеттермен бөлінген бактан (4) тұрады (сурет 8.3). Әрбір бөлікке (банкада) бір аккумулятор орналастырылады. Бакты қышқылға төзімді пластмассадан немесе эбониттен жасайды. Оның түбінде пластиналар тірелетін қырлары болады. Әр банкаға оң (2) және теріс (1) пластиналар жиыны орналасқан.

1-теріс пластиналар, 2-оң пластиналар, 3-батарея қыры, 4-бак, 5-тығын, 6-қақпақ, 7-жалғағыш пластина, 8-полюстық штыр, 9-сеператор.

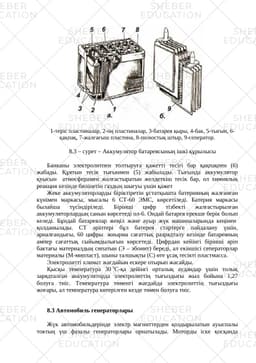

8.3 – сурет – Аккумулятор батареясының ішкі құрылысы

Банканы электролитпен толтыруға қажетті тесігі бар қақпақпен (6) жабады. Құятын тесік тығынмен (5) жабылады. Тығында аккумулятор қуысын атмосферамен жалғастыратын желдеткіш тесік бар, ол химиялық реакция кезінде бөлінетін газдың шығуы үшін қажет

Жеке аккумуляторларды біріктіретін ұстатқышта батерияның жалғанған күнімен маркасы, мысалы 6 СТ-60 ЭМС, көрсетіледі. Батерия маркасы былайша түсіндіріледі. Бірінші цифр тізбекті жалғастырылған аккумуляторлардың санын көрсетеді ол-6. Ондай батарея ерекше берік болып келеді. Бұндай батареялар жеңіл және ауыр жүк машиналарында кеңінен қолданылады. СТ әріптері бұл батерея стартерге пайдалану үшін, арналғандығы, 60 цифры жиырма сағаттық разрядталу кезінде батареяның ампер сағаттық сыйымдылығын көрсетеді. Цифрдан кейінгі бірінші әріп бактағы материалдың сипатын (Э – эбонит) береді, ал екіншісі сеператорлар материалы (М-мипласт), шыны талшықты (С) өте ұсақ тесікті пластмасса.

Электролитті климат жағдайын ескере отырып жасайды.

Қысқы температура 30 0С-қа дейінгі орталық аудандар үшін толық зарядталған аккумуляторда электролиттің тығыздығы жыл бойына 1,27 болуға тиіс. Температура төменгі жағдайда электролиттің тығыздығы жоғары, ал температура көтерілген кезде төмен болуға тиіс.

8.3 Автомобиль генераторлары

Жүк автомобильдерінде электр магниттерден қоздырылатын ауыспалы токтың үш фазалы генераторлары орнатылады. Моторды іске қосқанда тұрақты токты аккумулятор батареясынан пайдаланады, ол жұмыс істеп тұрған кезде генератордан шығатын айнымалы ток түзеткіштердің көмегімен тұрақты токқа айналады.

Электр жабдықтарының үш фазалы генераторлары қозғалмайтын және айналмалы қоздыру орамды болып екі топқа бөлінеді.

Қозғалмайтын қоздырғыш орамы бар генератор. Бұл топтағы генераторлар беріктігімен, қарапайым құрылысы және күрделі емес қызмет істеуімен ерекшеленеді.

Қоздырғыш орамы бар генераторларды автомобильдерге орнатады. Ол статордан, ротордан және түзеткіш блоктан тұрады (сурет 8.4).

1 — ауыспалы токтың косқыштары (зажимы), 2—статордың фазалъщ орамы, 3—статор, 4—қоздыргыш орамы, 5—қоздырғыш орамының втулкасы, 6—ауыспалы токтың түзеткіші, 7—желдеткіш, 8—диодтар, 9—генератор шкиві, 10,12—қақпақтар, 11—ротор және пластиналар, 13—тұрақты токтың «Ш» қосқышы.

8.4 – сурет – Ауыспалы токтың үш фазалы қозғалмайтын қоздырғыш орамы бар генератор.

Жұмыс істеп тұрған кезде мотордың, иінді біліктің, сондай-ақ генератор роторының айналу жиілігі тұрақты емес. Осының нәтижесінде генератор өндіретін токтың кернеуі де тұрақты емес. Жиілік артқан сайын кернеу жоғары болады және керісінше, жиілік кеміген сайын кернеу төмендейді. Мұндай ауытқулар тоқ тұтынатын орындардың жұмыс істеуі үшін қалыпты жағдай жасамайды.

Иінді біліктің айналу жиілігіне және генератордың шамадан артық күштен қорғауына қарамастан генератор өндіретін желідегі тұрақты кернеуді ұстау үшін релереттеуішті (5) қолданады.

Жұмыс істеп тұрған кезде мотордың, иінді біліктің, сондай-ақ генератор роторының айналу жиілігі тұрақты емес. Осының нәтижесінде генератор өндіретін токтың кернеуі де тұрақты емес. Жиілік артқан сайын кернеу жоғары болады және керісінше, жиілік кеміген сайын кернеу төмендейді. Мұндай ауытқулар тоқ тұтынатын орындардың жұмыс істеуі үшін қалыпты жағдай жасамайды.

Иінді біліктің айналу жиілігіне және генератордың шамадан артық күштен қорғауына қарамастан генератор өндіретін желідегі тұрақты кернеуді ұстау үшін релереттеуішті (5) қолданады.
