Электр доғалық пісіру ток көздері жөніндегі баяндама

шымкент қаласы білім басқармасының

«№ 10 КОЛЛЕДЖі» МкҚк

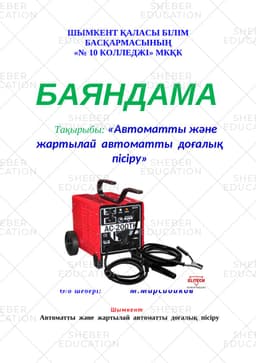

БАЯНДАМА

Тақырыбы: «Автоматты және жартылай автоматты доғалық пісіру»

Ө/о шебері: М.Мирсадиков

Шымкент

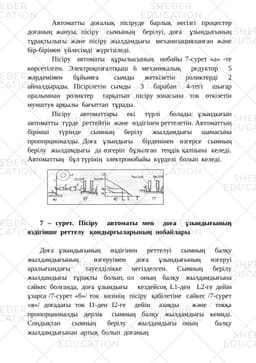

Автоматты және жартылай автоматты доғалық пісіру

Автоматты доғалық пісіруде барлық негізгі процестер доғаның жануы, пісіру сымының берілуі, доға ұзындығының тұрақтылығы және пісіру жылдамдығы механизацияланған және бір-бірімен үйлесімді жүргізіледі.

Пісіру автоматы құрылысының нобайы 7-сурет «а» -те көрсетілген. Электроқозғалтқыш 6 механикалық редуктор 5 жәрдемімен бұйымға сымды жеткізетін роликтерді 2 айналдырады. Пісірілетін сымды 3 барабан 4-тегі шығар оралымнан роликтер тарқатып пісіру зонасына ток өткізетін мунштук арқылы бағыттап тұрады.

Пісіру автоматтары екі түрлі болады: ұзындығын автоматты түрде реттейтін және өздігінен реттелетін. Автоматтың бірінші түрінде сымның берілу жылдамдығы шамасына пропорционалды. Доға ұзындығы бірденінен өзгерсе сымның берілу жылдамдығы да өзгеріп бұзылған теңдік қалпына келеді. Автоматтың бұл түрінің электронобайы күрделі болып келеді.

7 – cурет. Пісіру автоматы мен доға ұзындығының өздігінше реттелу қондырғыларының нобайлары

Доға ұзындығының өздігінен реттелуі сымның балқу жылдамдығының өзгеруімен доға ұзындығының өзгеруі аралығындағы тәуелділікке негізделген. Сымның берілу жылдамдығы тұрақты болып, ол оның балқу жылдамдығына сәйкес болғанда, доға ұзындығы кездейсоқ L1-ден L2-ге дейін ұзарса /7-сурет «б»/ ток көзінің пісіру қабілетіне сәйкес /7-сурет «в»/ доғадағы ток І1-ден І2-ге дейін азаяды және токқа пропорционалды дерлік сымның балқу жылдамдығы кемиді. Сондықтан сымның берілу жылдамдығы оның балқу жылдамдығынан артық болып доғаның

ұзындығы L1 мәніне жетеді /7.-сурет «г»/ Доға қысқарса қарсы құбылыс болады: ток пен балқу жылдамдығы артып, доға ұзарады.

2. Флюс қабатының астында пісіру. Флюс қабатының астында автоматты доғалық пісіру сыланбаған электрод сымын, доға мен пісіру ваннасын ауадан қорғайтын флюсті /ұсақ түйіршікті зат/ немесе қорғаушы газды пайдаланып өткізіледі. Флюс қабатының астында пісіргенде пісірілетін затқа 7 /8-сурет/ флюс І жалаң сымнан 2 бөлек беріледі. Флюс негізінен қорғаушы шлак қабатын түзеді. Пісіру доғасы флюс қабатының астында пісіру сымының ұшы мен бұйымның қосымша және негізгі металл мен флюс құрамының диссоциялануы нәтижесінде доға діңгегінің айналасында пайда болған газ көлемінде жанады. Флюстің балқыған бөлігін газ көпіршігі 3 қоршап пісу ваннасын 4 шлактың жұқа қабатымен жауып, балқыған қосымша және негізгі металды ауадағы оттегі мен азоттан қорғайды. Металл мен…
