ПЛАН

проведения занятия по военной топографии с учащимися 11 классов

ТЕМА №1 «Географическая система координат»

Учебно-воспитательные цели:

Изучить разграфку, номенклатуру, классификацию и назначение топографических карт.

Понять виды условных знаков, цветовое оформление карт, пояснительные надписи и цифровые обозначения.

Уметь определять географические координаты объектов.

Время: 40 мин

Место: кабинет НВП.

Метод: лекция.

Материальное обеспечение: плакаты, карты, компас, линейки, курвиметры, цветные карандаши.

Учебные вопросы и расчет времени

№ п/п

Вопросы занятия

Время /мин

I

II

Организация занятия

Основная часть:

1.Определение понятий: топографическая карта,

разграфка, номенклатура карт, классификация и назначение

топографических карт

2.Виды условных знаков, цветное оформление (расцветка)пояснительные надписи, цифровое обозначение.

3. Определение географических координат объектов.

5 минут

30 минут

II

Заключительная часть:

5 минут

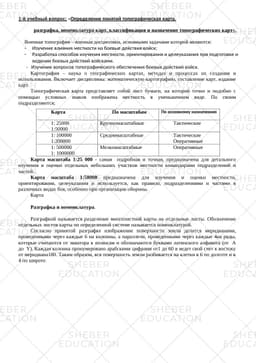

1-й учебный вопрос; «Определение понятий топографическая карта,

разграфка, номенклатура карт, классификация и назначение топографических карт».

Военная топография – военная дисциплина, основными задачами которой являются:

Изучение влияния местности на боевые действия войск;

Разработка способов изучения местности, ориентирования и целеуказания при подготовке и ведении боевых действий войсками.

- Изучение вопросов топографического обеспечения боевых действий войск.

Картография – наука о географических картах, методах и процессах их создания и использования. Включает дисциплины: математическую картографию, составление карт, издание карт.

Топографическая карта представляет собой лист бумаги, на которой точно и подобно с помощью условных знаков изображена местность в уменьшенном виде. По своим подразделяются;

Карта

По масштабам

По основному назначению

Крупномасштабные

Тактические

Среднемасштабные

Тактические

Оперативные

Мелкомасштабные

Оперативные

Карта масштаба 1:25 000 - самая подробная и точная, предназначена для детального изучения и оценки отдельных небольших участков местности командирами подразделений и частей.

Карта масштаба 1:50000 предназначена для изучения и оценки местности, ориентирования, целеуказания и используется, как правило, подразделениями и частями в различных видах боя, особенно при организации обороны.

Карта

Разграфка и номенклатура.

Разграфкой называется разделение многолистной карты на отдельные листы. Обозначение отдельных листов карты по определенной системе называется номенклатурой.

Согласно принятой разграфке изображение поверхности земли делится меридианами, проведенными через каждые 6 на колонны, а параллели, проведенными через каждые 4на ряды, которые считаются от экватора к полюсам и обозначаются буквами латинского алфавита (от А до Y). Каждая колонна пронумеровано арабскими цифрами от1 до 60 и ведет свой счет к востоку от меридиана180. Таким образом, вся поверхность земли разбивается на клетки в 6 по долготе и в 4 по широте.

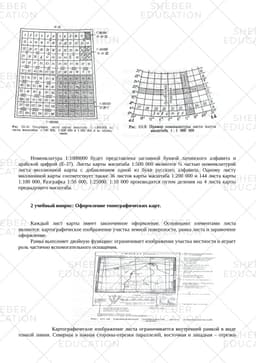

Номенклатура 1:1000000 будет представлена заглавной буквой латинского алфавита и арабской цифрой (Е-37). Листы карты масштаба 1:500 000 являются ¼ частью номенклатурой листа миллионной карты с добавлением одной из букв русского алфавита. Одному листу миллионной карты соответствует также 36 листов карты масштаба 1:200 000 и 144 листа карты 1:100 000. Разграфка 1:50 000, 1:25000. 1:10 000 производится путем деления на 4 листа карты предыдущего масштаба.

2 учебный вопрос: Оформление топографических карт.

Каждый лист карты имеет законченное оформление. Основными элементами листа являются: картографическое изображение участка земной поверхности, рамка листа и зарамочное оформление.

Рамка выполняет двойную функцию: ограничивает изображение участка местности и играет роль частично вспомогательного оснащения.

Картографическое изображение листа ограничивается внутренней рамкой в виде тонкой линии. Северная и южная стороны-отрезки параллелей, восточная и западная – отрезки меридианов. Значения долготы и широты подписываются возле углов рамки. На некотором расстоянии от внутренней рамки вычерчивается минутная рамка, завершающим элементом является внешняя рамка в виде утолщенной линии. В зарамочное оформление входят указание номенклатуры листа, на нижнем поле размещаются данные о магнитном склонении, среднем сближении меридианной поправки в дирекционный угол при перекидке к магнитному азимуту, численный и линейные масштабы и другие справочные данные.
