Өткізгіштерді тізбектей және параллель жалғау сабағы

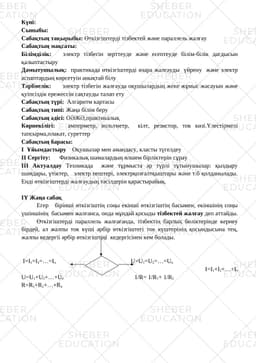

Күні: Сыныбы: Сабақтың тақырыбы: Өткізгіштерді тізбектей және параллель жалғау Сабақтың мақсаты: Білімділік: электр тізбегін зерттеуде және есептеуде білім-білік дағдысын қалыптастыру Дамытушылық: практикада өткізгіштерді өзара жалғауды үйрену және электр аспаптардың көрсетуін анықтай білу Тәрбиелік: электр тізбегін жалғауда оқушылардың жеке жұмыс жасауын және қуіпсіздік ережессін сақтауды талап ету Сабақтың түрі: Алгаритм картасы Сабақтың типі: Жаңа білім беру Сабақтың әдісі: ОӘЖӘ,практикалық Көрнекілігі: амперметр, вольтметр, кілт, резистор, ток көзі.Үлестірмелі тапсырма,плакат, суреттер Сабақтың барасы: I Ұйымдастыру Оқушылар мен амандасу, класты түгелдеу II Сергіту: Физикалық шамалардың өлшем бірліктерін сұрау III Актуалдау Техникада және тұрмыста әр түрлі тұтынушылар: қыздыру шамдары, үтіктер, электр пештері, электрқозғалтқыштары және т.б қолданылады. Енді өткізгіштерді жалғаудың тәсілдерін қарастырайық.

IY Жаңа сабақ

Егер бірінші өткізгіштің соңы екінші өткізгіштің басымен, екіншінің соңы үшіншінің басымен жалғанса, онда мұндай қосыды тізбектей жалғау деп аттайды.

Өткізгіштерді параллель жалғағанда, тізбектің барлық бөліктерінде кернеу бірдей, ал жалпы ток күші әрбір өткізгіштегі ток күштерінің қосындысына тең, жалпы кедергіі әрбір өткізгіштіңі кедергісінен кем болады.

I=I1=I2=…=In U=U1=U2=…=Un I=I1+I2+…+In U=U1+U2+…+Un 1/R= 1/R1+ 1/R2 R=R1+R2+…+Rn

Байқау (1 шапалақ) 3деңгейлік тапсырма береміз

R1= 4 Ом-ға, екіншісі R2=12 Ом-ға тең. Электр тізбегінің жалпы кедергісі неге тең

Егер R1=120 Ом кедергі арқылы 6 А ток өтіп жатса, R2=80 Ом кедергі арқылы өтіп жатқан токты табу керек

Кедергілері 20 Ом және 30 Ом болатын екі резистор кернеуі 24 В электр тізбегіне жалғанған. Тізбекке екі резисторды тізбектей және параллель жалғағандағы ток күші қандай?

Бекіту (2 шапалақ)

Кедергілері 10 Ом және 5 Ом электр шамдары тізбектей жалғанған және 4,5 В кернеу көзіне қосылған. Осы тізбектегі ток күші неге тең?

Шеберханада электр сымдарына әрқайсысының кедергісі 120 Ом-ға тең 5 шам параллель жалғанған. Осы тізбектегі кернеу 220В болса, онда бүкіл сым бойынан өтетін токтың күшін табыңдар

Қарауына кедергілері 160 Ом, 175 Ом 205 Ом және 190 Ом болатын төрт мұнай мұнарасы енетін қосалқы станцияның ток күшін анықтаңыздар. Қосалқы станциядағы кернеу 380В

Есте сақтау (3шапалақ)
