8-сынып

3-ТОҚСАН

БӨЛІМ БОЙЫНША ЖИЫНТЫҚ БАҒАЛАУ ТАПСЫРМАЛАРЫ

«Тұрақты электр тогы» бөлімі бойынша жиынтық бағалау

Оқу мақсаттары

8.4.2.2 - электр схемасын графикалық бейнелеуде электр тізбегі элементтерінің шартты белгілерін қолдану

8.4.2.11 - өткізгіштерді тізбектей және параллель жалғауда тізбек бөлігі үшін Ом заңын қолданып, электр тізбектеріне есептеулер жүргізу

8.4.2.13 - Джоуль-Ленц заңын есептер шығару үшін

қолдану

Бағалау критерийлері

Білім алушы

Электр схемасын графикалық бейнелеуде электр тізбегі элементтерінің шартты белгілерін қолданады

Өткізгіштерді тізбектей және параллель жалғауда тізбек бөлігі үшін Ом заңын қолданып, электр тізбектеріне есептеулер жүргізеді

Токтың энергетикалық параметрлерін табу үшін тұрақты ток заңдарын есептер шығаруда қолданады

Ойлау дағдыларының

деңгейлері

Қолдану

Орындау уақыты

20 минут

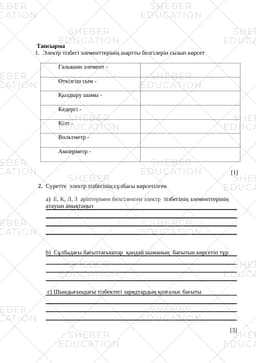

Тапсырма

Электр тізбегі элементтерінің шартты белгілерін сызып көрсет

Гальвани элемент -

Өткізгіш сым -

Қыздыру шамы -

Кедергі -

Кілт -

Вольтметр -

Амперметр -

Суретте электр тізбегінің сұлбасы көрсетілген

а) Е, К, Л, З әріптерімен белгіленген электр тізбегінің элементтерінің атауын анықтаңыз

b) Сұлбадағы бағыттағыштар қандай шаманың бағытын көрсетіп тұр.

с) Шындығындағы тізбектегі зарядтардың қозғалыс бағыты

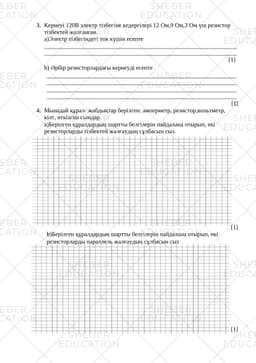

Кернеуі 120В электр тізбегіне кедергілері 12 Ом,9 Ом,3 Ом үш резистор тізбектей жалғанған.

a)Электр тізбегіндегі ток күшін есепте

b) Әрбір резисторлардағы кернеуді есепте

Мынадай құрал- жабдықтар берілген: амперметр, резистор,вольтметр, кілт, өткізгіш сымдар.

a)Берілген құралдардың шартты белгілерін пайдалана отырып, екі резисторларды тізбектей жалғаудың сұлбасын сыз.

b)Берілген құралдардың шартты белгілерін пайдалана отырып, екі резисторларды параллель жалғаудың сұлбасын сыз

Cуретте ток көзі,амперметр,электр шамы,кілт және вольметрден тұратын электр тізбегі көрсетілген.

2 сурет

а) Амперметр шкаласының бөлік құнын анықта. ___________________

b) Вольтметр шкаласының бөлік құнын анықта. ____________________

с)Электр шамының кедергінің мәнін есептеңіз.

d) 30 мин бойы жанып тұрған электр шамы қанша энергия жұмсайды

Жалпы балл: 13

Бағалау критерийлері

Тап

сырма

Дескриптор

Балл

Білім алушы

Электр схемасын графикалық бейнелеуде электр тізбегі элементтерінің шартты белгілерін қолданады

Гальвани элемент -

Өткізгіш сым -

Қыздыру шамы -

Кедергі -

Кілт -

Вльтметр -

Амперметр -

Электр тізбегі элементтерінің шартты белгілерін сызып көрсетеді
