Проецирование и основные виды проекций: план урока

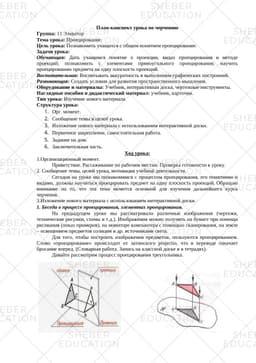

План-конспект урока по черчению

Группа: 11 Элеватор

Тема урока: Проецирование.

Цель урока: Познакомить учащихся с общим понятием проецирование.

Задачи урока:

Обучающая: Дать учащимся понятие о проекции, видах проецирования и методе проекций; познакомить с элементами прямоугольного проецирования; научить проецированию предмета на одну плоскость проекций.

Воспитательная: Воспитывать аккуратность в выполнении графических построений.

Развивающая: Создать условия для развития пространственного мышления.

Оборудование и материалы: Учебник, интерактивная доска, чертежные инструменты.

Наглядные пособия и дидактический материал: учебник, карточки.

Тип урока: Изучение нового материала

Структура урока:

Орг. момент.

Сообщение темы и целей урока.

Изложение нового материала с использованием интерактивной доски.

Первичное закрепление, самостоятельная работа.

Задание на дом.

Заключительная часть.

Ход урока:

1.Организационный момент.

Приветствие. Рассаживание по рабочим местам. Проверка готовности к уроку.

2. Сообщение темы, целей урока, мотивация учебной деятельности.

Сегодня на уроке мы познакомимся с процессом проецирования, его понятиями и видами, должны научиться проецировать предмет на одну плоскость проекций. Обращаю внимание на то, что эта тема является основной для изучения дальнейшего курса черчения.

3.Изложение нового материала с использованием интерактивной доски.

1. Беседа о процессе проецирования, элементах проецирования.

На предыдущем уроке мы рассматривали различные изображения (чертежи, технические рисунки, схемы и т.д.). Изображения можно получить на бумаге при помощи рисования (показ примеров), на мониторе компьютера с помощью сканирования, на земле – освещением предметов солнцем и др. источниками света.

Для того, чтобы построить изображения предметов, пользуются проецированием. Слово «проецирование» происходит от латинского projectio, что в переводе означает бросание вперед. (Словарная работа. Запись на классной доске и в тетрадях).

Давайте рассмотрим процесс проецирования треугольника.

Возьмем в пространстве треугольную фигуру плоскую и какую-нибудь плоскость Н. Проведем через точки А, В, С треугольника прямые так, чтобы они пересекали плоскость Н в некоторых точках а, b, с. Соединив эти точки, получим изображение – треугольник. Данная фигура, т.е. изображение на плоскости, называется проекцией. Плоскость, на которой получается проекция, называется плоскостью проекций. Прямые Аа, Вb,…
