Симметриялық кабельді баптау бойынша ашық сабақ

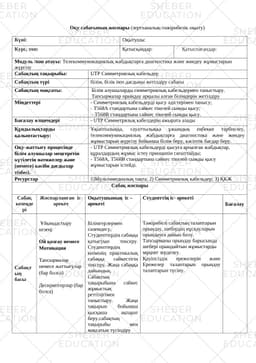

Оқу сабағының жоспары (зертханалық-тәжірибелік оқыту)

Күні:

Оқытушы:

Курс, топ:

Қатысқандар:

Қатыспағандар:

Модуль /пән атауы: Телекоммуникациялық жабдықтарға диагностика және жөндеу жұмыстарын жүргізу

Сабақтың тақырыбы:

UTP Симметриялық кабельдер

Сабақтың түрі

білім, білік пен дағдыны жетілдіру сабағы

Сабақтың мақсаты:

Білім алушыларды симметриялық кабельдермен таныстыру. Тапсырмалар орындау арқылы алған білімдерін жетілдіру

Міндеттері

- Симметриялық кабельдерді қысу әдістерімен танысу;

- T568А стандартына сәйкес тікелей сымды қысу;

- T568B стандартына сәйкес тікелей сымды қысу.

Бағалау өлшемдері

- UTP Симметрялық кабелдерін ажырата алады

Құндылықтарды қалыптастыру:

Ұқыптылыққа, сауаттылыққа ұжымдық еңбекке тәрбиелеу, телекоммуникациялық жабдықтарға диагностика және жөндеу жұмыстарын жүргізу бойынша білім беру, кәсіптік бағдар беру.

Оқу-жаттығу процесінде білім алушылар меңгеретін күтілетін нәтижелер және (немесе) кәсіби дағдылар тізбесі.

- UTP Симметриялық кабельдерді қысуға арналған жабдықтар, құралдардың жұмыс істеу принципін сипаттайды;

- T568А, T568B стандартына сәйкес тікелей сымды қысу жұмыстарын істейді.

Ресурстар

1)Мультимедиалық тақта; 2) Симметриялық кабельдер; 3) ҚКЖ

Сабақ жоспары

Сабақ кезеңдері

Жоспарланған іс-әрекет

Оқытушының іс –әрекеті

Студенттің іс- әрекеті

Бағалау

Сабақтың басы

Ұйымдастыру кезеңі

Ой қозғау немесе

Мотивация

Тапсырмалар немесе жаттығулар (бар болса)

Дескрипторлар (бар болса)

Білімгерлермен сәлемдесу, Студенттердің сабаққа қатысуын тексеру. Студенттердің киімінің практикалық сабаққа сәйкестігін тексеру. Жаңа сабаққа дайындық.

Сабақтың тақырыбына сәйкес жұмыстың реттілігімен таныстыру. Жаңа тақырып бойынша қысқаша ақпарат беру,сабақтың тақырыбы мен мақсатын түсіндіру

Тәжірибелі сабақтың талаптарын орындау, шебердің нұсқауларын орындауға дайын болу.

Тапсырманы орындау барысында шебері орындайтын жұмыстарды мұқият зерделеу.

Қауіпсіздік ережелерін және Ережелер талаптарын орындау талаптарын түсіну.

Сабақтың ортасы

Тапсырмалар немесе жаттығулар

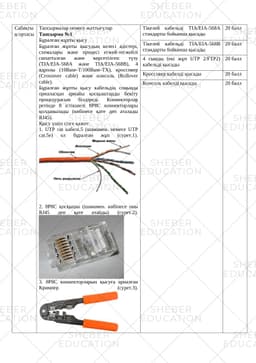

Тапсырма №1

Бұралған жұпты қысу

Бұралған жұпты қысудың келесі әдістері, схемалары және процесі егжей-тегжейлі сипатталған және көрсетілген: түзу (TIA/EIA-568A және TIA/EIA-568B), 4 ядролы (10Base-T/100Base-TX), кроссовер (Crossover cable) және консоль (Rollover cable).

Бұралған жұпты қысу кабельдің соңында орналасқан арнайы қосқыштарды бекіту процедурасын білдіреді. Коннекторлар ретінде 8 істікшелі 8P8C коннекторлары қолданылады (көбінесе қате деп аталады RJ45).

Қысу үшін сізге қажет:

1. UTP cat кабелі.5 (шамамен. немесе UTP cat.5e) ол бұралған жұп (сурет.1).

2. 8P8C қосқышы (шамамен. көбінесе оны RJ45 деп қате атайды) (сурет.2).

3. 8P8C коннекторларын қысуға арналған Кримпер (сурет.3).

I. бұралған жұпты қысу әдістері мен схемалары
