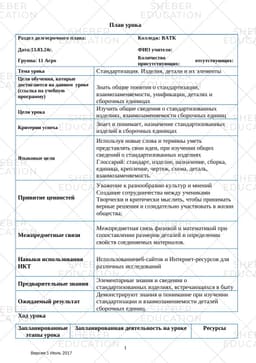

План урока

Раздел долгосрочного плана:

Колледж: ВАТК

Дата:13.03.24г.

ФИО учителя:

Группа: 11 Агро

Количество присутствующих:

отсутствующих:

Тема урока

Стандартизация. Изделия, детали и их элементы

Цели обучения, которые достигаются на данном уроке (ссылка на учебную программу)

Знать общие понятия о стандартизации, взаимозаменяемости, унификации, деталях и сборочных единицах

Цели урока

Изучить общие сведения о стандартизованных изделиях, взаимозаменяемости сборочных единиц

Критерии успеха

Знает и понимает, назначение стандартизованных изделий в сборочных единицах

Языковые цели

Используя новые слова и термины уметь представлять свои идеи, при изучении общих сведений о стандартизованных изделиях

Глоссарий: стандарт, изделие, назначение, сборка, единица, крепление, чертеж, схема, деталь, взаимозаменяемость.

Привитие ценностей

Уважение к разнообразию культур и мнений

Создание сотрудничества между учениками

Творчески и критически мыслить, чтобы принимать верные решения и созидательно участвовать в жизни общества;

Межпредметные связи

Межпредметная связь физикой и математикой при сопоставлении размеров деталей и определении свойств соединяемых материалов.

Навыки использования ИКТ

Использованиевеб-сайтов и Интернет-ресурсов для различных исследований

Предварительные знания

Элементарные знания и сведения о стандартизованных изделиях, встречающихся в быту

Ожидаемый результат

Демонстрируют знания и понимание при изучении стандартизации и взаимозаменяемости деталей сборочных единиц.

Ход урока

Запланированные этапы урока

Запланированная деятельность на уроке

Ресурсы

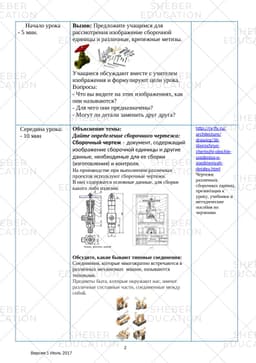

Начало урока

- 5 мин.

Вызов: Предложите учащимся для рассмотрения изображение сборочной единицы и различные, крепежные метизы.

Учащиеся обсуждают вместе с учителем изображения и формулируют цели урока.

Вопросы:

- Что вы видите на этих изображениях, как они называются?

- Для чего они предназначены?

- Могут ли детали заменить друг друга?

Середина урока:

- 10 мин

20 мин.

Объяснение темы:

Дайте определение сборочного чертежа:

Сборочный чертеж – документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля.

На производстве при выполнении различных проектов используют сборочные чертежи.

В них содержатся основные данные, для сборки какого либо изделия.

Обсудите, какие бывают типовые соединения:

Соединения, которые многократно встречаются в различных механизмах машин, называются типовыми.

Предметы быта, которые окружают нас, имеют различные составные части, соединенные между собой.

У одних изделий детали и составные части соединяются подвижно, а у других – неподвижно.

Обсудите взаимозаменяемость стандартных изделий:

Размеры типовых, крепежных изделий строго стандартизованы. Поэтому, использование подобных соединений значительно облегчает изготовление и конструирование различных устройств, машин, аппаратов.
