Телефон байланысының жер асты ғимараттары.

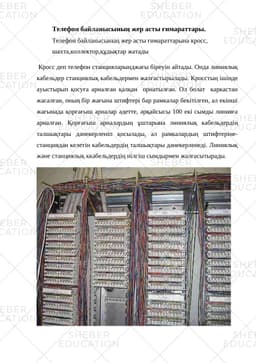

Телефон байланысының жер асты ғимараттарына кросс, шахта,коллектор,құдықтар жатады

Кросс деп телефон станцияларынджағы біреуін айтады. Онда линиялық кабельдер станциялық кабельдермен жалғастырылады. Кросстың ішінде ауыстырып қосуға арналған қалқан орнатылған. Ол болат каркастан жасалған, оның бір жағына штифтері бар рамкалар бекітілген, ал екінші жағынада қорғағыш арналар әдетте, әрқайсысы 100 екі сымды линияға арналған. Қорғағыш арналардың ұштарына линиялық кабельдердің талшықтары дәнекерленіп қосылады, ал рамкалардың штифтеріне- станциядан келетін кабельдердің талшықтары дәнекерленеді. Линиялық және станциялық ккабельдердің иілгіш сымдырмен жалғасытырады.

Қорғағыш арнада серіппелі ұстағыштар бекітілген, оларға термиялық орағыштар ТК-0,25 және УР-500 көмірден жасалған ток разрядтаушылары орналастырылған.Олардан басқа линияны және телефон станципясындағы абонент жабдықтарын тексеруге қажет болатын сынау аспаптарын қосуға арналған сынау ұялары орнатылған.

Станциядағы және бөлуші шкафтағы кроссировкалардың жабдықтары.

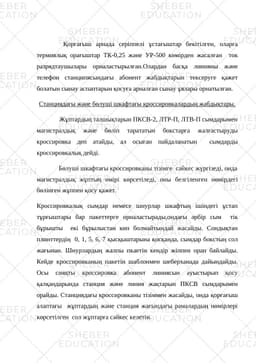

Жұптардың талшықтарын ПКСВ-2, ЛТР-П, ЛТВ-П сымдарымен магистралдық және бөліп тарататын бокстарға жалғастыруды кроссировка деп атайды, ал осыған пайдаланатын сымдарды кроссировкалық дейді.

Бөлуші шкафтағы кроссировканы тізімге сәйкес жүргізеді, онда магистралдық жұптың өмірі көрсетіледі, оны белгіленген нөмірдегі бөлінген жұппен қосу қажет.

Кроссировкалық сымдар немесе шнурлар шкафтың ішіндегі ұстап тұрғыштары бар пакеттерге орналастырады,ондағы әрбір сым тік бұрышты екі бұрылыстан көп болмайтындай жасайды. Сондықтан плинттердің 0, 1, 5, 6, 7 қысқыштарына қосқанда, сымдар бокстың сол жағынан. Шнурлардың жалпы пкаетін кендір жіппен орап байлайды. Кейде кроссировканың пакетін шаблонмен шеберханада дайындайды. Осы сияқты кроссировка абонент линиясын ауыстырып қосу қалқандарында станция және линия жақтарын ПКСВ сымдарымен орайды. Станциядағы кроссировканы тізіммен жасайды, онда қорғағыш алаптағы жұптардың және станция жағындағы рамалардың нөмірлері көрсетілген сол жұптарға сәйкес келетін.

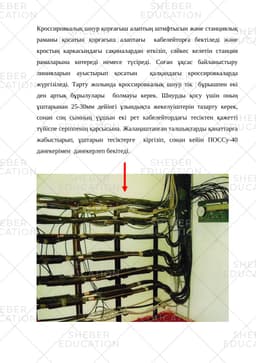

Кроссировкалық шнур қорғағыш алаптың штифтысын және станциялық раманы қосатын қорғағыш алаптағы кабелейторға бектіледі және кростың каркасындағы сақиналардан өткізіп, сәйкес келетін станция рамаларына көтереді немесе түсіреді. Соған ұқсас байланыстыру линияларын ауыстырып қосатын қалқандағы кроссировкаларда жүргізіледі. Тарту жолында кроссировкалық шнур тік бұрышпен екі ден артық бұрылулары болмауы керек. Шнурды қосу үшін оның ұштарынан 25-30мм дейінгі ұзындықта жекелуіштерін тазарту керек, сонан соң сымның үұшын екі рет кабелейтордағы тесіктен қажетті түйіспе серіппенің қарсысына. Жалаңаштанған талшықтарды қанаттарға жабыстырып, ұштарын тесіктерге кіргізіп, сонан кейін ПОССу-40 дәнекерімен дәнекерлеп бекітеді.

Коллекторлардың және шахтылардың жабдықтары.

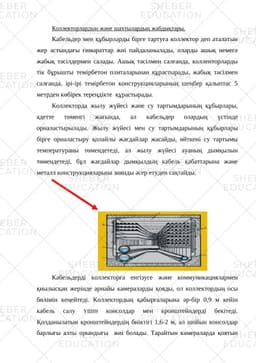

Кабельдер мен құбырларды бірге тартуға коллектор деп аталатын жер астындағы ғимараттар жиі пайдаланылады, оларды ашық немесе жабық тәсілдермен салады. Ашық тәсілмен салғанда, колленторларды тік бұрышты темірбетон плиталарынан құрастырады, жабық тәсілмен салғанда, ірі-ірі темірбетон конструкцияларының шеңбер қалыптас 5 метрден көбірек тереңдікте құрастырады.

Коллекторда жылу жүйесі және су тартымдарының құбырлары, адетте төменгі жағында, ал кабельдер олардың үстінде орналастырылады. Жылу жүйесі мен су тартымдарының құбырлары бірге орналастыру қолайлы жағдайлар жасайды, өйткені су тартымы температураны төмендетеді, ал жылу жүйесі ауаның дымқылын төмендетеді, бұл жағдайлар дымқылдың кабель қабаттарына және металл конструкцияларына зиянды әсер етуден сақтайды.

Кабельдерді коллекторға енгізуге және коммуникациялармен қиылысқан жерінде арнайы камераларды қояды, ол коллектордың осы бөлімін кеңейтеді. Коллектордың қабырғаларына әр-бір 0,9 м кейін кабель салу үшін консолдар мен кронштейндерді бекітеді. Қолданылатын кронштейндердің биіктігі 1,6-2 м, ал шойын консолдар барлығы алты орындығы жиі болады. Тарайтын камераларда қоятын кронштейндердің ұзындығы 0,8-1 м, барлық тура өтетін және бұрылатын кабельдерге қол жетуді қамтамасыз етеді.

Байланыс кабельдері коллектордың бір жағына, ал электр кабельдері қарсы жағына орналастырылады. Ұзындығы 7 м көп коллектордың екіден аз емес шығулары немесе люктері болу керек, коллектордың шет жақтарына орналасқан. Коллекторлар мен туннельдерде табиғи желдеткіш ескерілуі керек, жалпы…
