Кәбілдерді кәрізге тарту және шығару 11 сынып

Кабельдердің канализацияға тарту және канализациядан кабельдерді шығару.

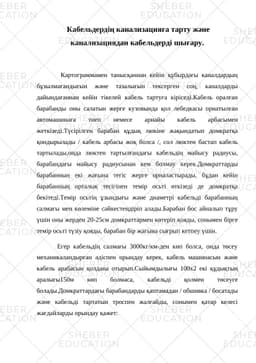

Картограммамен танысқаннан кейін құбырдағы каналдардың бұзылмағандығын және тазалығын тексерген соң, каналдарды дайындағаннан кейін тікелей кабель тартуға кіріседі.Кабель оралған барабанды оны салатын жерге кузовында қол лебедкасы орнатылған автомашинаға тиеп немесе арнайы кабель арбасымен жеткізеді.Түсірілген барабан құдық люкіне жақындатып домкратқа қондырылады / кабель арбасы жоқ болса /, сол люктен бастап кабель тартылады,онда люктен тартылғандағы кабельдің майысу радиусы, барабандағы майысу радиусынан кем болмау керек.Домкраттарды барабанның екі жағына тегіс жерге орналастырады, бұдан кейін барабанның орталық тесігінен темір осьті өткізеді де домкратқа бекітеді.Темір осьтің ұзындығы және диаметрі кабельді барабанның салмағы мен көлеміне сәйкестендіріп алады.Барабан бос айналып тұру үшін оны жерден 20-25см домкраттармен көтеріп қояды, сонымен бірге темір осьті түзіу қояды, барабан бір жағына сығрып кетпеу үшін.

Егер кабельдің салмағы 3000кг/км-ден көп болса, онда төсеу механикаландырған әдіспен орындау керек, кабель машинасын және кабель арабасын қолдана отырып.Сыйымдылығы 100х2 екі құдықтың аралығы150м көп болмаса, кабельді қолмен төсеуге болады.Домкраттардағы барабандарды қаптамадан / обшивка / босатады және кабельді тартатын троспен жалғайды, сонымен қатар келесі жағдайларды орындау қажет:

Кабельді барабанды күшпен кабель тарқатқанда емес, жұмысшының күшімен айналып тұрыуға мәжбүр істеу керек;

Құбыр каналына кабель барабаның үстіңгі қабатынан түсіп тұру керек;

Кабельдің қабатына және талшықтарына зақым келтірмеу үшін, лебедкамен тартатын тростың диаметірін дұрыс есептеу қажет.Салмағы 6000кг/км-ге дейінгі кабельдерге тростың диаметрі-8,8мм,салмағы 6000кг/км көпке -11,5мм болады.

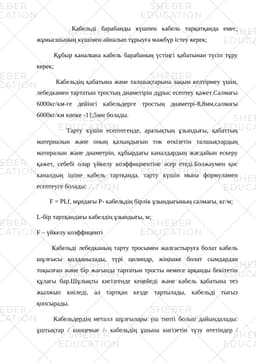

Тарту күшін есептегенде, аралықтың ұзындығы, қабаттың материалын және оның қалыңдығын ток өткізетін талшықтардың матиралын және диаметрін, құбырдағы каналдардың жағдайын ескеру қажет, себебі олар үйкелу коэффициентіне әсер етеді.Болжаумен қос каналдың ішіне кабель тартқанда, тарту күшін мына формуламен есептеуге болады:

F = PLf, мұндағы Р- кабельдің бірлік ұзындығының салмағы, кг/м;

L-бір тартқандағы кабелдің ұзындығы, м;

F – үйкелу коэффиценті

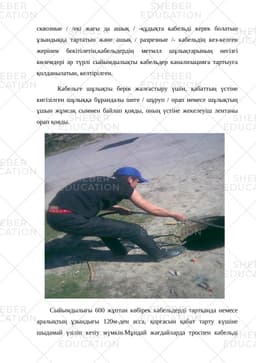

Кабельді лебедканың тарту тросымен жалғастыруға болат кабель шұлғысы қолданылады, түрі цилиндр, жіңішке болат сымдардан тоқылған және бір жағында тартатын тросты немесе арқанды бекітетін құлағы бар.Шұлықты кигізгенде кеңейеді және кабель қабатына тез жылжып киіледі, ал тартқан кезде тартылады, кабельді тығыз қопсырады.

Кабельдердің металл шұлғылары үш типті болып дайындалады: ұштықтар / концевые /- кабельдің ұшына кигізетін түзу өтетіндер / сквозные / /екі жағы да ашық / -құдықта кабельді керек болатын ұзындыққа тартатын және ашық / разрезные /- кабельдің кез-келген жерінен бекітілетін,кабельдердің метмлл шұлықтарының негізгі көлемдері әр түрлі сыйымдылықты кабельдер канализацияға тартыуға қолданылатын, келтірілген.

Кабельге шұлықты берік жалғастыру үшін, қабаттың үстіне кигізілген шұлыққа бұрандалы шеге / шұруп / орап немесе шұлықтың ұшын жұмсақ сыммен байлап қояды, оның үстіне жекелеуіш лентаны орап қояды.

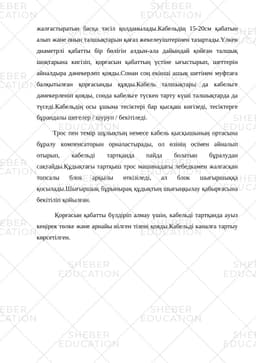

Сыйымдылығы 600 жұптан көбірек кабельдерді тартқанда немесе аралықтың ұзындығы 120м-ден асса, қорғасын қабат тарту күшіне шыдамай үзіліп кетіу мүмкін.Мұндай жағдайларда троспен кабельді жалғастыратын басқа тәсіл қолданылады.Кабельдің 15-20см қабатын алып және оның талшықтарын қағаз жекелеуіштерінен тазартады.Үлкен диаметрлі қабатты бір бөлігін алдын-ала дайындай қойған талшық шоқтарына кигізіп, қорғасын қабаттың үстіне ығыстырып, шеттерін айналдыра дәнекерлеп қояды.Сонан соң екінші ашық шетінен муфтаға балқытылған қорғасынды құяды.Кабель талшықтары да кабельге дәнекерленіп қояды, сонда кабельге түскен тарту күші талшықтарда да түседі.Кабельдің осы ұшына тесіктері бар қысқаш кигізеді, тесіктерге бұрандалы шегелер /…
