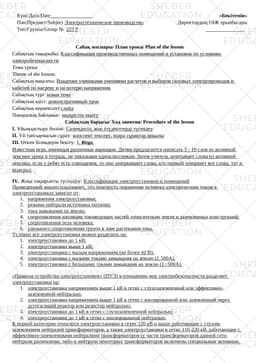

Классификация помещений и установок по электробезопасности

Күні/Дата/Date J

Пән/Предмет/Subject Электрогтехническое производство

Топ/Группа/Group № 223 Р

«Бекітемін»

Директордың ОІЖ орынбасары

в

Сабақ жоспары/ План урока/ Plan of the lesson

Сабақтың тақырыбы: Классификация производственных помещений и установок по условиям электробезопасности

Тема урока:

Theme of the losson:

Сабақтың мақсаты: Владение учениками умениями расчетов и выборов силовых электропроводов и кабелей по нагреву и на потерю напряжения

Сабақтың түрі: новая тема

Сабақтың әдісі: демонстративный урок

Сабақтың көрнекілігі:слайд

Пәнаралық байланыс: өндірістік өқыту

Сабақтың барысы/ Ход занятия/ Procedure of the lesson

I. Ұйымдастыру бөлімі: Сәлемдесіп, жоқ студенттерді түгендеу

II. Үй тапсырмасын сұрау: конспект тексеру, өзара сұрақтар арқылы

III. Өткен білімдерін бекіту: 1. Bingo.

Известная игра, имеющая различные вариации. Детям предлагается написать 5 - 10 слов из активной лексики урока в тетрадь, не показывая одноклассникам. Затем учитель зачитывает слова из активной лексики, если у ребят есть совпадения, то они зачеркивают слова, кто первый зачеркнет все слова, тот и выиграл.

IV. Жаңа тақырыпты түсіндіру: Классификация электроустановок и помещений

Проведенный анализ показывает, что опасность поражения человека электрическим током в электроустановках зависит от:

напряжения электроустановки;

режима нейтрали источника питания;

тока замыкания на землю;

сопротивления изоляции токоведущих частей относительно земли и заземленных конструкций;

сопротивления тела человека;

удельного сопротивления грунта в зоне растекания тока.

Условно все электроустановки можно разделить на:

электроустановки до 1 кВ;

электроустановки выше 1 кВ;

электроустановки с малым напряжением (не более 42 В);

электроустановки с малыми токами замыкания на землю (Iз 500А);

электроустановки с большими токами замыкания на землю (Iз>500А).

«Правила устройства электроустановок» (ПУЭ) в отношении мер электробезопасности разделяет электроустановки на:

электроустановки напряжением выше 1 кВ в сетях с глухозаземленной или эффективно-заземленной нейтралью;

электроустановки напряжением выше 1 кВ в сетях с изолированной или заземленной через дугогасящий реактор или резистор нейтралью;

электроустановки до 1 кВ в сетях с глухозаземленной нейтралью;

электроустановки до 1 кВ в сетях с изолированной нейтралью.

К первой категории относятся электроустановки в сетях 220 кВ и выше работающие с глухим заземлением нейтралей трансформаторов, а также электроустановки в сетях 110-220 кВ, работающие с эффективно-заземленными нейтралями трансформаторов (у части трансформаторов данной сети нейтрали разземлены, либо в нейтрали некоторых трансформаторов включены специальные активные, реактивные или нелинейные сопротивления). Эффективно-заземленные нейтрали применяют для ограничения токов замыкания на землю.
