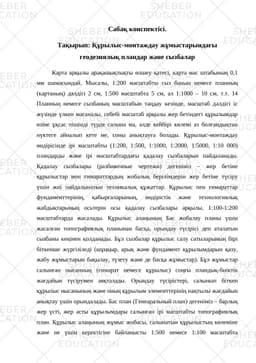

Сабақ конспектісі.

Тақырып: Құрылыс-монтаждау жұмыстарындағы геодезиялық пландар жəне сызбалар

Карта арқылы арақашықтықты өлшеу қатесі, карта мас штабының 0,1 мм шамасындай. Мысалы, 1:200 масштабты сыз баның немесе планның (картаның) дəлдігі 2 см, 1:500 масштабта 5 см, ал 1:1000 – 10 см, т.т. 14 Планның немесе сызбаның масштабын таңдау кезінде, масштаб дəлдігі іс жүзінде үлкен мағаналы, себебі масштаб арқылы жер бетіндегі құрылымдар өзіне ұқсас пішінді түрде салына ма, əлде кейбірі көлемі аз болғандықтан нүктеге айналып кете ме, соны анықтауға болады. Құрылыс-монтаждау өндірісінде ірі масштабты (1:200, 1:500, 1:1000, 1:2000, 1:5000, 1:10 000) пландарды жəне ірі масштабтардағы қадалау сызбаларын пайдаланады. Қадалау сызбалары (разбивочные чертежи) дегеніміз – жер бетіне құрылыстар мен ғимараттардың жобалық берілімдерін жер бетіне түсіру үшін жиі пайдалынатын техникалық құжаттар. Құрылыс пен ғимараттар фундаменттерінің, қабырғаларының, өндірістік жəне технологиялық жабдықтарының осьтерін осы қадалау сызбалары арқылы, 1:100-1:200 масштабтарда жасалады. Құрылыс алаңының Бас жобалау планы үшін жасалған топографиялық планынан басқа, орындау түсірісі деп аталатын сызбаны кеңінен қолданады. Бұл сызбалар құрылыс салу сатыларының бірі біткенше жүргізіледі (шұңқыр, арық жəне фундамент
