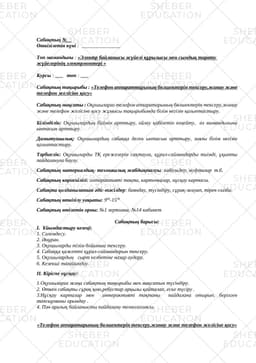

Телефон желісіне қосу бойынша ашық сабақ материалы

Сабақтың №__

Өткізілетін күні : _______________

Топ мамандығы : «Электр байланысы жүйелі құрылысы мен сымдық тарату жүйелерінің электрмонтері »

Курсы : ___ топ : ___

Сабақтың тақырыбы : «Телефон аппараттарының бөлшектерін тексеру,жинау және телефон желісіне қосу»

Сабақтың мақсаты : Оқушыларға телефон аппаратарының бөлшектерін тексеру,жинау және телефон желісіне қосу жұмысы тақырыбында білім негізін қалыптастыру.

Білімділік: Оқушылардың білімін арттыру, ойлау қабілетін кеңейту, өз мамандығына ынтасын арттыру.

Дамытушылық: Оқушылардың сабаққа деген ынтасын арттыру, зиялы білім негізін қалыптастыру.

Тәрбиелік: Оқушыларды ТҚ ережелерін сақтауға, құрал-саймандарды тиімді, ұқыпты пайдалануға баулу.

Сабақтың материалдық- техникалық жабдықталуы: кабельдер, муфталар т.б.

Сабақтың көрнекілігі: интерактивті тақта, карточкалар, нұсқау картасы.

Сабақта қолданылатын әдіс-тәсілдер: баяндау, түсіндіру, сұрақ-жауап, тірек-сызба.

Сабақтың өткізілу уақыты: 900-1530

Сабақтың өтілетін орны: №1 зертхана. №14 кабинет

Сабақтың барысы:

І. Ұйымдастыру кезеңі:

1. Сәлемдесу.

2. Әнұран.

3. Оқушыларды тізім бойынша тексеру.

4. Сабаққа қажетті құрал-саймандарын тексеру.

5. Оқушылардың сырт келбетіне назар аудару.

6. Кезекші тағайындау.

ІІ. Кіріспе нұсқау:

1.Оқушыларға жаңа сабақтың тақырыбы мен мақсатын түсіндіру.

2. Өткен сабақты сұрақ қою,ребустар арқылы қайталап, еске түсіру .

3.Нұсқау карталар мен интерактивті тақтаны пайдалана отырып, берілген тапсырманы орындау .

4. Пән аралық байланысты пайдалану технологиясы.

«Телефон аппаратарының бөлшектерін тексеру,жинау және телефон желісіне қосу»

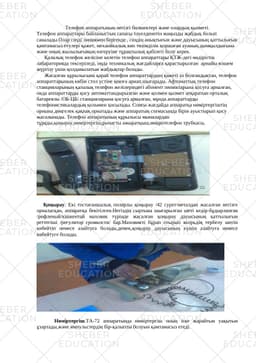

Телефон аппаратының негізгі бөлшектері және олардың қызметі.

Телефон аппараттары байланыстың сапасы тәуелденетін маңызды жабдық болып саналады.Олар сөзді линиямен бергенде , сөздің анықтығын және дауысының қаттылығын қамтамасыз етулері қажет, механйкалық көп төзімділік қоршаған ауаның дымқылдығына және оның жылылығының өзгеруіне тұрақтылық қабілеті болу керек.

Қалалық телефон желісіне келетін телефон аппараттары ҚТЖ-дегі өндірістік лабараторияда тексеріледі, онда техникалық жағдайларға қарастырылған арнайы өлшем жүргізу үшін қолданылатын жабдықтар болады.

Жасалған құрылысына қарай телефон аппараттардың қажеті аз болғандықтан, телефон аппараттарының көбін стол үстіне қоюға арнап шығарады. Афтоматтық телефон станцияларының қалалық телефон желілеріндегі абонент линияларына қосуға арналған, онда аппараттарды қосу автоматтандырылған және қолмен қызмет атқаратын орталық батареялы /ОБ-ЦБ/ станцияларына қосуға арналған, мұнда аппараттарды телефонистикалардың қолымен қосылады. Сонғы жағдайда аппаратқа нөміртергіштің орнына дөңгелек қақпақ орнатады және аппаратың схемасында бірін ауыстырып қосу жасалынады. Телефон аппаратының құрылысы мыналардан тұрады,қоңырау,нөміртергіш,рычагты ажыратқыш,микротелефон трубкасы,

Қоңырау. Екі тостағаншалық полярлы қоңырау /42 сурет/металдан жасалған негізге орналасқан, аппаратқа бекітілген.Негіздің сыртына шығарылған шеті кедір-бұдырланған /рифленый/кішкентай маховик түрінде жасалған қоңырау дауысының қаттылығын реттегіші /регулятор громкости/ бар.Маховикті бұрап отырып якорьдің тербелу шегін көбейтіп немесе азайтуға болады,демек,қоңырау дауысының күшін азайтуға немесе көбейтуге болады.

Нөміртергіш.ТА-72 аппаратында нөміртергіш оның іске жарайтын уақытын ұзартады,және импульстердің бір-қалыпты болуын қамтамасыз етеді.

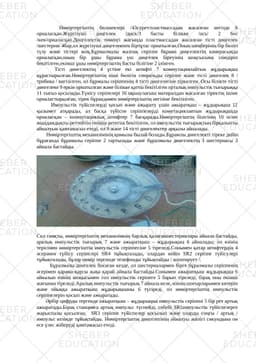

Нөміртергіштің бөлшектері /43сурет/пластмассадан жасалған негізде 6 орналасқан.Жүргізуші дөңгелек /диск/3 басты білікке /ось/ 2 бос /кен/орналасқан.Дөңгелектің төменгі жағында пластмассадан жасалған тісті дөңгелек /шестерня/ 4бар,ол жүргізуші дөңгелекпен біртұтас орнатылған.Оның шеңберінің бір бөлігі түзу және тістері жоқ.Бұрмалмалы жалпақ серіппе бқрама дөңгелектің камерасында орналасқан,оның бір ұшы бұрама үш дөңгелек біреуінің шоқсысына іліндіріп бекітілген,екінші ұшы нөміртергіштің басты білігіне 2 ілінген.

Тісті дөнгелектің 4 үстіне екі штифті 7 коммутациялайтын жұдырықша құрастырылған.Нөміртергіштің кіші бөлігін спиральды серіппе және тісті дөнгелек 8 / трибика / кигізілген, ол бұрмалы серіппенің 4 тісті дөнгелегіне тіркелген. Осы білікте тісті дөнгелеке 9 еркін орнатылған және білікке қатты бекітілген орталық импульстік тығырыққа 11 тығыз қосылады.Түиісу серіпелері 16 оқшаулағыш матиралдан жасалған тіректің ішіне орналастырылған, тірек бұрандамен нөміртергіштің негізіне бекітілген.

Импульстік түйіспелерді қосып және ажырату үшін ажыратқаш – жұдырықша 12 қызымет атқарады, ал басқа түйіспе серіппелерді комутациялаитын жұдырықшада орналасқан – коммутациялық штифтер 7 басқарады.Нөміртергіштің білігінің 10 осіне жылдамдықты реттейтін тепкіш ретегіш бекітілген, ол импульстік тығырықтың бірқалыпты айналуын қамтамасыз етеді, ол 9 және 14 тісті дөнгелектер арқылы айналады.

Нөміртергіштің механизімінің қимылы былай болады.Бұрамлы дөнгелекті тіреке дейін бұрағанда бұрамалы серіппе 2 тартылады және бұралмалы дөнгелектің 3 шестернасы 3 айнала бастайды.

Сол сияқты, нөміртергіштің механизімнің барлық қалағаншестернялары айнала бастайды, аралық импульстік тығырық 7 және ажыратқыш – жұдырықша 6 айналады; ол өзінің терісімен нөміртергіштің импульстік серіппесіне 5 тіреледі.Сонымен қатар штифтердің 4 әсерәнен түйісу серіпелірі SR4 тқйықталады, олардан кейін SR2 серіппе түйісулері тұйықталады, бұлар нөмір тергенде телефонды тұйықтайды / шунтирует /.

Бұралмалы дөнгелек босаған кезде, ол шестерналармен бірге бұралмалы серіппенің әсерімен қарама-қарсы жақа қарай айнала бастайды.Сонымен ажыратқыш жұдырықша 6 айналып өзінің шоқысымен сол импульстік серіпеге 5 барып тіреледі, бірақ оны екінші жағынан тіреледі.Аралық импульстік тығырық 7 айнала келе, өзінің шоғырларымен көтеріп және ойыққа ажыратқыш жұдырықшаны 6 түсіреді, ол нөміртергіштің импульстік серіппелерін қосып және ажыратады.

Әрбір цифрды тергенде ажыратқыш – жұдырықша импульстік серіпені 5 бір рет артық ажыратады.Бірақ станцияға артық импульс түспейді, себебі SR1импульстік түйіспелерге жарыспалы қосылған, SR3 серіппе түйіспелер қосылып және оларды соңғы / артық / импульс кезінде тұйықтайды. Нөміртергіштің дөнгелегінің айналуы жилігі сикундына он есе үлес жіберуді қамтамасыз етеді.

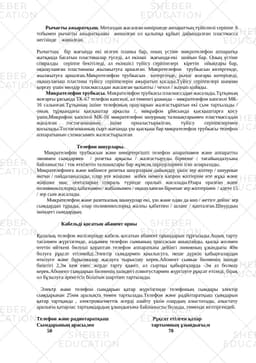

Рычагты ажыратқыш. Металдан жасалған көпіршеде аппараттың түйіспелі серіппе 6 тобымен рычагты ажыратқышы жиналған ол қалыпқа құйып дайындалған пластмасса негізінде жиналған.

Рычагтың бір жағында екі иілген планка бар, оның үстіне микротелефон аппаратқа жатқанда басатын пластиналар түседі, ал екінші жағында-екі шойын бар. Оның үстіне спиралды серіппе бекітіледі, ал екіншісі түйісу серіппелері кіретін ойықтары бар, оқшауланған пластинаны жылжытуға арналған. Микротелефон трубкасын көтергенде, жылжытуға арналған.Микротелефон трубкасын көтергенде, рычаг жоғары көтеріледі, оқшаулағыш пластина түйісу серіппелерін ажыратып қосады.Түйісу серіппелері шаңнан қорғау үшін мөлдір пласмассадан жасалған өалыпты / чехол / жауып қойяды.

Микрателефон трубкасы. Микрателефон трубкасы пласмассадан жасалады.Тұтқаның жоғарғы ұясында ТК-67 телефон капсюлі, ал төменгі ұшында – микрателефон капсюлі МК-16 салынған.Тұтқаның ішіне телефоның орауларын жалғастыратын екі сым тартылады / оның тұрқындағы қысқаштар арқылы /, микрафон ұйясында қысқыштарға қосу үшін.Микрофон капсюлі МК-16 микрателефон шнурның талшықтарымен пластмассадан жасалған тостағаншаның ішіне орналастырылған, түйісу серіппелерімен қосылады.Тостағаншаның сырт жағында үш қысқыш бар микрателефон трубкасы телефон аппаратынын схемасымен жалғастырылған

Телефон шнурлары.

Микрателефон трубкасын және нөміртергішті телефон апаратымен және аппаратты линямен сымдармен / розетка арқылы / жалғастыруды бірнеше / тағайындалуына байланысты / ток өткізетін талшықтары бар жұмсақ шұнурлармен іске асырылады.

Микрателефонға және көбінесе розетка шнурларын дайындау үшін зер жіптер / шнурные нитки / пайдаланылады, олар өте жіңішке жібек немесе капрон жіптеріне өте жұқа және жіңішке мыс ленталарын спираль түрінде оралып жасалады.Өзара оралған және поливинилхлорид қабатымен / жабынымен / оқшауланған бірнеше зер жіптерінен / әдете 15 / зер сым жасалады.

Микрателефон және разеткалық шынурлар екі, үш және одан да көп / жетіге дейін/ зер сымдардан тұрады, олар поливинихлорид жалпы қабатпен / шланг / қапталған.Шнурдың ішіндегі сымдардың

Кабельді қосатын абанент орны
