Телефондық байланыс кәрізінің жабдықтары конспектісі

Телефондық байланыс канализациясының тағайындалуы және оның жабдықтары.

Байланыс кабельдерін тартып, құрастырып және пайдаланып күтуге қалалық телефон желілерінің ғимараттарының жүргізгенде, жер астында телефон канализациясы жасайды. Оның құрамына құбыр тартымдар, құдықтар коллекторлар, туннелдердер және шахталар кіреді.

Бөлек құбырлардан немесе блоктардан тұратын құбыр тартымдарды, өтетін жолдардың немесе көшенің жаяулар жүретін жердің астына салады. Олар кез-келген уақытта жаңа кабельдерді тартуға, зақымдалған кабельдерді тартыпт шығаруды, жерді қазбайақ жүргізуге мүмкіндік береді.Сауытталмаған кабельдер құбырлардың ішіне тартылған механикалық бұзылудан сақталынған.

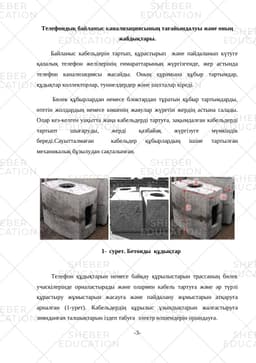

сурет. Бетонды құдықтар

Телефон құдықтарын немесе байқау құрылыстарын трассаның бөлек учаскілерінде орналастырады және олармен кабель тартуға және әр түрлі құрастыру жұмыстарын жасауға және пайдалану жұмыстарын атқаруға арналған (1-урет). Кабельдердің құрылыс ұзындықтарын жалғастыруға зиянданған талшықтарын іздеп табуға электр өлшемдерін орындауға.

Қалаларда тұрғын үйлердің көптеген құрылысын жүргізгенде жаппай құрылыс жүргізіліп жатқан аудандарда жер астында коллектор деп аталатын ғимараттар салады, оған әр түрлі кабельдерді бірге орналастырады (электрокабельжәне байланыс кабелі) және басқа коммуникацияларды (су құбыры, жылу құбыры) тартады. Одан басқа байланыс кабельдерін кейде транспорт тунннелдерінде тартады. Шахтыларды АТС-ның төлесіне жасайды, ол линиялық кростың бөлмесіне қосуға арналған. Егер магистральдік және бөлініп тартылатын кабельдердің бағыты бір болса, оларға канализацияның жоғарғы каналдарын пайдаланады.

Құбыр тартымдар

Телефон канализацияларына құбыртартымдарды тік бұрышты етіп бетоннан және қысымсыз жұмыр асбестоцемент құбырларынан (немесе блоктардан), сол сияқты полиэтиленнен жасайды (2-3 сурет).

Бетон құбырларды тік бұрышты етіп портландцемент, құм және су қосындыларынан канал сандарын бірден үшке дейін жасайды. Олардың кемістіктері су және газ өткізбейтіндігі, салмақтарының ауырлығы және тораптарындағы көп еңбектендіруі.

Асбестоцементтік құбырларды цилиндрлік қалыппен біртесікті етіп 80-85 асбест қосып жасайды. Бұл құбырлардың өте жоғарғы дәрежеде су және газ өткізбейтін айырмашылығы болса да, бірақ опырылғыштығы және бір бірінен жалғастырғанда күрделі жұмыс жасалады.

Қазіргі уақытта полиэтиленнен жасалған құбырлар негізілуде асбестоцементтіктермен салыстырғанда, көптеген артықшылықтары қабілеттері бар: салмағының және түйіскен жерлерінің аздығы,

сындыруға берілмейтін өте мықтылығы, қыздырып жалғастырғандығы

2-сурет. Асбестоцемент құбырлары
