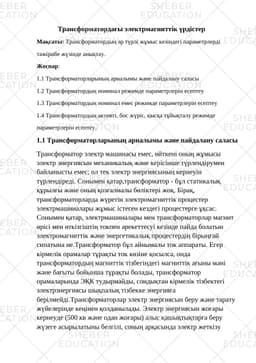

Трансформатордағы электрмагниттік үрдістер

Мақсаты: Трансформатордың әр түрлі жұмыс кезіндегі параметрлерді

тәжірибе жүзінде анықтау.

Жоспар:

1.1 Трансформаторларының арналымы және пайдалану саласы

1.2 Трансформатордың номинал режимде параметрлерін есептеу

1.3 Трансформатордың номинал емес режимде параметрлерін есептеу

1.4 Трансформатордың активті, бос жүріс, қысқа тұйықталу режимде

параметрлерін есептеу.

1.1 Трансформаторларының арналымы және пайдалану саласы

Трансформатор электр машинасы емес, өйткені оның жұмысы электр энергиясын механикалық және керісінше түрлендірумен байланысты емес; ол тек электр энергиясының кернеуін түрлендіреді. Сонымен қатар,трансформатор - бұл статикалық құрылғы және оның қозғалмалы бөліктері жоқ. Бірақ, трансформаторларда жүретін электромагниттік процестер электрмашиналары жұмыс істеген кездегі процестерге ұқсас. Сонымен қатар, электрмашиналары мен трансформаторлар магнит өрісі мен өткізгіштің токпен әрекеттесуі кезінде пайда болатын электромагниттік және энергетикалық процестердің бірыңғай сипатына ие.Трансформатор бұл айнымалы ток аппараты. Егер кірмелік орамалар тұрақты ток көзіне қосылса, онда трансформатордың магниттік тізбегіндегі магниттік ағыны мәні және бағыты бойынша тұрақты болады, трансформатор орамаларында ЭҚК тудырмайды, сондықтан кірмелік тізбектегі электрэнергиясы шықпалық тізбекке энергияға берілмейді.Трансформаторлар электр энергиясын беру және тарату жүйелерінде кеңінен қолданылады. Электр энергиясын жоғары кернеуде (500 кв және одан жоғары) алыс қашықтықтарға беру жүзеге асырылатыны белгілі, соның арқасында электр жеткізу желісіндегі электр шығындары айтарлықтай азаяды.Генераторда мұндай

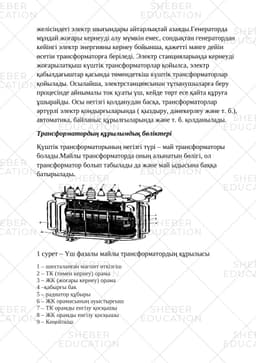

Трансформатордың құрылымдық бөліктері

Қүштік трансформаторының негізгі түрі – май трансформаторы болады.Майлы трансформаторда оның алынатын бөлігі, ол трансформатор болып табылады да және май ыдысына баққа батырылады.

1 сурет – Үш фазалы майлы трансформатордың құрылысы

1 – шихталанған магнит өткізгіш

2 – ТК (төмен кернеу) орама

3 – ЖК (жоғары кернеу) орама

4 –қабырғы бак

5 – радиатор құбыры

6 – ЖК орамасының ауыстырғыш

7 – ТК орамды енгізу қосқышы

8 – ЖК орамды енгізу қосқышы

9 – Кеңейткіш

1.2 Трансформатордың номинал режимде параметрлерін есептеу

Трансформатордың қасиеттері оның номиналды параметрлерімен

анықталады:

1) номиналдық кірмелік желілік кернеу U1ном, В немесе кВ;

2) номиналдық шықпалық желілік кернеу U2ном, В немесе кВ;

3) номиналдық желілік тоқтар: - кірмелік орамадағы I1ном, - шықпалық
