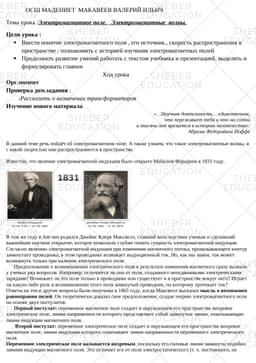

Тема урока :Электромагнитное поле. Электромагнитные волны.

Цели урока :

Ввести понятие электромагнитного поля , его источник., скорость распространения в пространстве ; познакомить с историей изучения электромагнитных полей

Продолжить развитие умений работать с текстом учебника и презентацией, выделять и формулировать главное

Ход урока

Орг.момент

Проверка дом.задания :

-Рассказать о назначении трансформаторов

Изучение нового материала

«…Научная деятельность… единственное,

что переживает тебя и что на сотни

и тысячи лет врезается в историю человечества».

Абрама Федоровича Иоффе

В данной теме речь пойдёт об электромагнитном поле. А также узнаем, что такое электромагнитные волны, и с какой скоростью они распространяются в пространстве.

Известно, что явление электромагнитной индукции было открыто Майклом Фарадеем в 1831 году.

В том же году в Англии родился Джеймс Клерк Максвелл, ставший впоследствии ученым и сделавший важнейшее научное открытие, которое позволило глубже понять сущность электромагнитной индукции. Согласно явлению электромагнитной индукции при изменении магнитного потока, пронизывающего контур замкнутого проводника, в этом проводнике возникает индукционный ток. Но, как мы знаем, ток может возникнуть только при наличии электрического поля.

Предположение о возникновении электрического поля в результате изменения магнитного сразу вызвало у ученых ряд вопросов. Например, отличается ли оно от поля, созданного неподвижными электрическими зарядами? Возникает ли это поле только в проводнике или существует и в пространстве вокруг него? Играет ли какую-либо роль в возникновении этого поля замкнутый проводник, по которому протекает ток?

Ответы на эти и другие вопросы были получены в 1865 году, когда Максвелл высказал мысль о возможном равноправии полей. Он теоретически доказал свое предположение, создав теорию электромагнитного поля на основе двух постулатов:

Первый постулат: переменное магнитное поле создает в окружающем его пространстве вихревое электрическое поле, линии напряженности которого представляют собой замкнутые линии, охватывающие линии индукции магнитного поля.

Второй постулат: переменное электрическое поле создает в окружающем его пространстве вихревое магнитное поле, линии индукции которого охватывают линии напряженности переменного электрического поля.

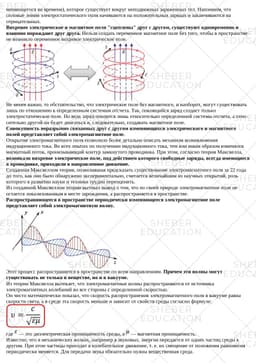

Переменное электрическое поле называется вихревым, поскольку его силовые линии замкнуты подобно линиям индукции магнитного поля. Это отличает его от поля электростатического (т. е. постоянного, не меняющегося во времени), которое существует вокруг неподвижных заряженных тел. Напомним, что силовые линии электростатического поля начинаются на положительных зарядах и заканчиваются на отрицательных.

Вихревое электрическое и магнитное поля "сцеплены" друг с другом, существуют одновременно и взаимно порождают друг друга. Нельзя создать переменное магнитное поле без того, чтобы в пространстве не возникло переменное вихревое электрическое поле.

Не менее важно, то обстоятельство, что электрическое поле без магнитного, и наоборот, могут существовать лишь по отношению к определенным системам отсчета. Так, покоящийся заряд создает только электростатическое поле. Но ведь заряд покоится лишь относительно определенной системы отсчета, а относительно другой он будет двигаться и, следовательно, создавать магнитное поле.

Совокупность неразрывно связанных друг с другом изменяющихся электрического и магнитного полей представляет собой электромагнитное поле.

Открытие электромагнитного поля позволило более детально описать механизм возникновения индукционного тока. Во всех опытах по получению индукционного тока, тем или иным образом изменялся магнитный поток, пронизывающий контур замкнутого проводника. При этом, согласно теории Максвелла, возникало вихревое электрическое поле, под действием которого свободные заряды, всегда имеющиеся в проводнике, приходили в направленное движение.

Созданная Максвеллом теория, позволившая предсказать существование электромагнитного поля за 22 года до того, как оно было обнаружено экспериментально, считается величайшим из научных открытий, роль которого в развитии науки и техники трудно переоценить.

Из созданной Максвеллом теории вытекал вывод о том, что по своей природе электромагнитное поле не остается локализованным в месте зарождения, а распространяется в пространстве.

Распространяющееся в пространстве периодически изменяющееся электромагнитное поле представляет собой электромагнитную волну.

Этот процесс распространяется в пространстве по всем направлениям. Причем эти волны могут существовать не только в веществе, но и в вакууме.

Из теории Максвелла вытекает, что электромагнитные волны распространяются от источника электромагнитных колебаний во все стороны с определенной скоростью.

Он чисто математически показал, что скорость распространения электромагнитного поля в вакууме равна скорости света, а в среде эта скорость меньше и зависит от свойств среды согласно формуле:

где — это диэлектрическая проницаемость среды, а — магнитная проницаемость.
