Нысандарды кірістіру тақырыбына 10-сынып ашық сабақ

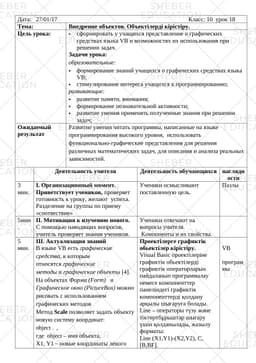

Дата: 27/01/17 Класс: 10 урок 18

Тема:

Внедрение объектов. Объектілерді кірістіру.

Цель урока:

сформировать у учащихся представление о графических средствах языка VB и возможностях их использования при решении задач.

Задачи урока:

образовательные:

формирование знаний учащихся о графических средствах языка VB;

стимулирование интереса учащихся к программированию;

развивающие:

развитие памяти, внимания;

формирование познавательной активности;

развитие умения применять полученные знания при решении задач;

Ожидаемый результат

Развитие умения читать программы, написанные на языке программирования высокого уровня, использовать функционально-графические представления для решения различных математических задач, для описания и анализа реальных зависимостей.

Деятельность учителя

Деятельность обучающихся

наглядности

3 мин.

I. Организационный момент. Приветствует учеников, проверяет готовность к уроку, желают успеха. Разделение на группы по приему «cоотвествие»

Ученики осмысливают поставленную цель.

Пазлы

5мин.

II. Мотивация к изучению нового.

С помощью наводящих вопросов, учитель проверяет знания учеников.

Ученики отвечают на вопросы учителя.

Компоненты и их свойства.

5 мин.

III. Актуализация знаний

В языке VB есть графические средства, к которым относятся графические методы и графические объекты [4].

На объектах Форма (Form) и Графическое окно (PictureBox) можно рисовать с использованием графических методов

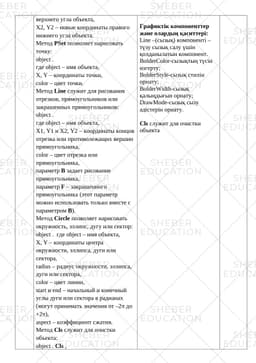

Метод Scale позволяет задать объекту новую систему координат:object . ,где object – имя объекта,X1, Y1 – новые координаты левого верхнего угла объекта,X2, Y2 – новые координаты правого нижнего угла объекта.

Метод PSet позволяет нарисовать точку:object . где object – имя объекта,X, Y – координаты точки,color – цвет точки.

Метод Line служит для рисования отрезков, прямоугольников или закрашенных прямоугольников:object . где object – имя объекта,X1, Y1 и X2, Y2 – координаты концов отрезка или противолежащих вершин прямоугольника,color – цвет отрезка или прямоугольника,параметр B задает рисование прямоугольника,параметр F – закрашенного прямоугольника (этот параметр можно использовать только вместе с параметром B).

Метод Circle позволяет нарисовать окружность, эллипс, дугу или сектор:object . где object – имя объекта,X, Y – координаты центра окружности, эллипса, дуги или сектора,radius – радиус окружности, эллипса, дуги или сектора,color – цвет линии,start и end – начальный и конечный углы дуги или сектора в радианах (могут принимать значения от –2π до +2π),aspect – коэффициент сжатия.

Метод Cls служит для очистки объекта:object . Cls ,гдеobject – имя объекта.

Если графический метод применяется к объекту Форма (Form), то при его записи имя объекта object можно опускать.

Проектілерге графиктік обьектілер кірістіру.

Visual Basic проектілеріне графиктік обьектілерді графиктік операторларын пайдаланып программалау немесе компоненттер панеліндегі графиктік компоненттерді қолдану арқылы шығаруға болады.

Line – операторы түзу және тіктөртбұрыштар шығару үшін қолданылады, жазылу форматы:

Line (X1,Y1)-(X2,Y2), C,[B,BF].

Графиктік компоненттер және олардың қаситтері:

Line –(сызық) компоненті – түзу сызық салу үшін қолданылатын компонент.

BolderColor-сызықтың түсін өзгерту;

BolderStyle-сызық стилін орнату;

BolderWidth-сызық қалыңдығын орнату;

DrawMode-сызық сызу әдістерін орнату.

Cls служит для очистки объекта

VB

программы

15 мин

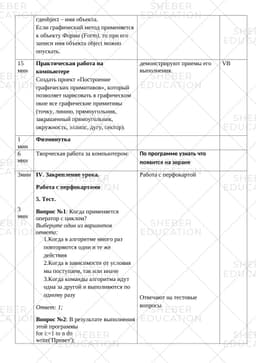

Практическая работа на компьютере

Создать проект «Построение графических примитивов», который позволяет нарисовать в графическом окне все графические примитивы (точку, линию, прямоугольник, закрашенный прямоугольник, окружность, эллипс, дугу, сектор).

демонстрируют приемы его выполнения.

VB

1 мин

Физминутка

6 мин

Творческая работа за компьютером:

По программе узнать что появится на экране

3мин

3 мин

IV. Закрепление урока.

Работа с перфокартами

5. Тест.

Вопрос №1: Когда применяется оператор с циклом?
